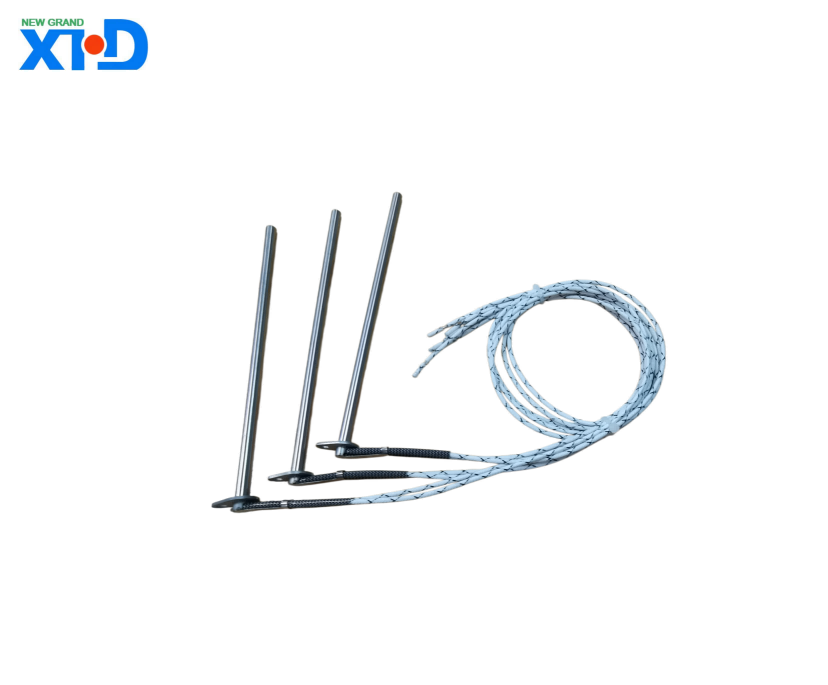

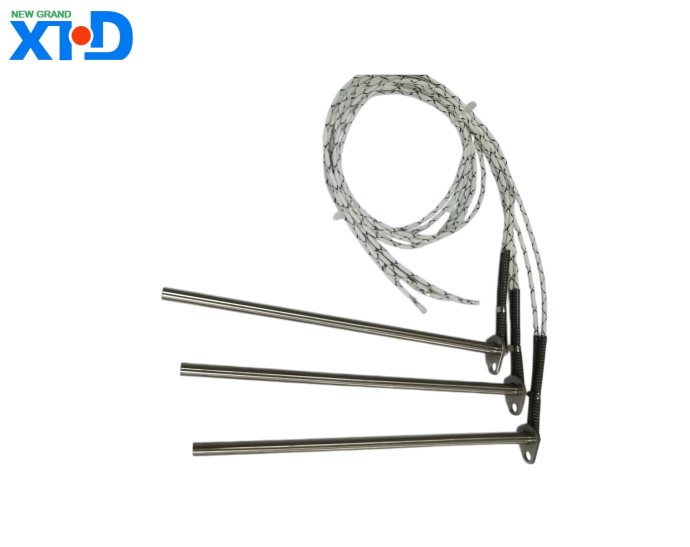

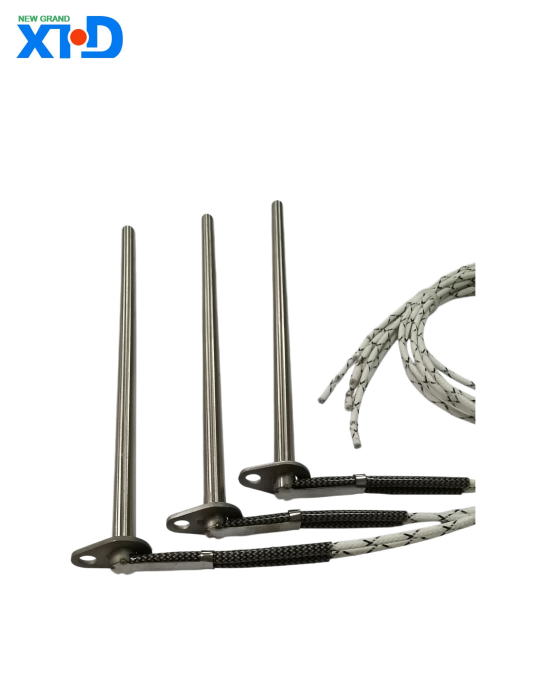

Riscaldatore a cartuccia con uscita laterale di alta qualità

Specifiche di prodotto per riscaldatore a cartuccia con uscita laterale

1、 Panoramica del prodotto

Il riscaldatore a cartuccia con uscita laterale è un elemento riscaldante elettrico efficiente e compatto che adotta una struttura di riscaldamento a estremità singola. L'estremità di uscita viene fatta uscire lateralmente, adatta a scenari con spazio di installazione limitato ed elevati requisiti di precisione del riscaldamento. Il prodotto ha le caratteristiche di riscaldamento rapido, elevata efficienza termica e lunga durata ed è ampiamente utilizzato in molti campi come il riscaldamento di stampi, macchinari per la plastica, apparecchiature mediche, lavorazione alimentare, ecc.

2、Parametri tecnici

（1） Parametri elettrici

Specifiche di tensione: supporta la personalizzazione di più tensioni, comprese specifiche comuni come 110 V, 220 V e 380 V. Possono essere forniti anche prodotti con voltaggio speciale in base alle esigenze del cliente per soddisfare i requisiti elettrici di diverse regioni e apparecchiature.

Intervallo di potenza: la copertura di potenza varia da 100 W a 10000 W e può essere abbinata con precisione in base al volume, al materiale e ai requisiti di riscaldamento dell'oggetto riscaldante, garantendo l'effetto riscaldante evitando sprechi energetici.

Valore di resistenza: calcolato in base ai parametri di tensione e potenza, la tolleranza del valore di resistenza è controllata entro ± 5% per garantire la stabilità e la coerenza delle prestazioni elettriche.

Resistenza di isolamento: in condizioni normali, la resistenza di isolamento è ≥ 1000 M Ω; dopo il test del calore umido, la resistenza di isolamento è ≥ 10 M Ω, prevenendo efficacemente il rischio di perdite e garantendo la sicurezza elettrica.

Prestazioni di resistenza alla tensione: può resistere a un test di tensione di 1500 V/50 Hz per 1 minuto senza guasti o scariche elettriche, garantendo un funzionamento affidabile del prodotto in ambienti elettrici complessi.

（2） Parametri strutturali

Specifiche del diametro del tubo: i diametri comuni dei tubi includono 6 mm, 8 mm, 10 mm, 12 mm, 16 mm, ecc. I diametri speciali dei tubi possono anche essere personalizzati in base alle esigenze del cliente per adattarsi a diverse aperture di installazione.

Lunghezza del tubo di riscaldamento: l'intervallo di lunghezza della sezione di riscaldamento è compreso tra 50 mm e 2000 mm e la lunghezza totale può essere regolata in base allo spazio di installazione effettivo, soddisfacendo in modo flessibile i requisiti di layout di varie apparecchiature.

Metodo in uscita: adottando un design con uscita laterale, la lunghezza dell'estremità in uscita è generalmente di 100 mm -300 mm e possono essere equipaggiate diverse specifiche dei cavi in ​​uscita, come filo in silicone, filo in PTFE, ecc., per adattarsi alle diverse temperature dell'ambiente di lavoro e ai requisiti di isolamento.

Selezione dei materiali

Materiali dei tubi: realizzati principalmente in acciaio inossidabile 304, acciaio inossidabile 316L, tubi in rame senza saldatura e altri materiali. L'acciaio inossidabile 304 ha una buona resistenza alla corrosione e conduttività termica, adatto per ambienti generali; L'acciaio inossidabile 316L funziona bene in ambienti corrosivi difficili come acidi e alcali forti; I tubi in rame senza saldatura hanno un'eccellente conduttività termica e sono adatti a scenari che richiedono velocità di riscaldamento estremamente elevate.

Filo riscaldante: viene utilizzato filo riscaldante in lega di nichel-cromo importato, che presenta i vantaggi di resistenza alle alte temperature, buona resistenza all'ossidazione e lunga durata. Può mantenere prestazioni di riscaldamento stabili in ambienti di lavoro ad alta temperatura a lungo termine.

Materiale di riempimento isolante: viene selezionata polvere di ossido di magnesio ad alta densità, che ha eccellenti proprietà di isolamento e conduttività termica e può trasferire efficacemente il calore generato dal filo riscaldante alla superficie del tubo, garantendo al contempo l'isolamento elettrico tra il filo riscaldante e il tubo.

3、 Caratteristiche prestazionali

Riscaldamento efficiente: la struttura riscaldante a terminazione singola, combinata con fili riscaldanti di alta qualità, ha un'efficienza termica superiore al 90%, che può convertire rapidamente l'energia elettrica in energia termica, ottenere un riscaldamento rapido dell'oggetto riscaldante, abbreviare il ciclo di lavoro e migliorare l'efficienza produttiva.

Temperatura uniforme: attraverso una progettazione strutturale ottimizzata e processi di produzione precisi, la distribuzione della temperatura sulla superficie del tubo riscaldante è garantita per essere uniforme, con una differenza di temperatura controllata entro ± 5 ℃, evitando efficacemente deformazioni e danni all'oggetto riscaldante dovuti al surriscaldamento locale e garantendo la stabilità della qualità del prodotto.

Elevata durata: il filo riscaldante adotta un processo di avvolgimento e viene sottoposto a un rigoroso trattamento di ricottura per eliminare lo stress interno e migliorare la resistenza alle vibrazioni; La superficie del tubo è trattata appositamente per migliorare la resistenza all'usura e alla corrosione e la normale durata del prodotto può raggiungere più di 10.000 ore.

Sicuro e affidabile: molteplici design di protezione dell'isolamento, incluso l'isolamento in polvere di ossido di magnesio, manicotti isolanti di uscita, ecc., prevengono efficacemente il verificarsi di incidenti dovuti a perdite; Allo stesso tempo, il prodotto ha una funzione di protezione dal surriscaldamento e può essere dotato di sensori di temperatura e dispositivi di controllo della temperatura in base alle esigenze del cliente, ottenendo un controllo preciso del processo di riscaldamento.

4、 Ambito di applicazione

Industria degli stampi: utilizzato per riscaldare stampi in plastica, stampi per pressofusione, stampi in gomma, ecc., può aumentare rapidamente la temperatura dello stampo, garantire la qualità dello stampaggio del prodotto e abbreviare il ciclo di stampaggio.

Macchinari per la plastica: utilizzati in macchine per lo stampaggio a iniezione, estrusori, macchine per soffiaggio e altre apparecchiature per il riscaldamento del cilindro, dell'ugello e di altre parti per garantire una fusione uniforme e un'estrusione stabile delle materie prime plastiche.

Attrezzature mediche: utilizzate in apparecchiature di disinfezione medica, incubatori a temperatura costante, analizzatori di sangue, ecc., fornendo un ambiente di riscaldamento stabile e accurato per soddisfare i severi requisiti di controllo della temperatura in campo medico.

Lavorazione degli alimenti: utilizzato in apparecchiature per la cottura degli alimenti, apparecchiature per il riempimento di bevande, apparecchiature per la produzione di caramelle, ecc., per il riscaldamento, l'isolamento e altri processi per garantire stabilità e sicurezza della temperatura durante la lavorazione degli alimenti.

Altri campi: può essere applicato anche ad apparecchiature chimiche, produzione di componenti elettronici, settore aerospaziale e altri campi, fornendo fonti di calore affidabili per vari processi di riscaldamento.

5、 Precauzioni per l'installazione e l'uso

（1） Requisiti di installazione

Prima dell'installazione, è necessario assicurarsi che la dimensione del foro di installazione corrisponda al diametro del tubo di riscaldamento e che lo spazio sia generalmente controllato tra 0,1 mm e 0,2 mm per evitare vibrazioni del tubo di riscaldamento a causa di spazio eccessivo o difficoltà di installazione causate da spazio insufficiente.

Durante l'installazione, maneggiare con cura per evitare collisioni o impatti sul tubo riscaldante, prevenire la deformazione del materiale del tubo o la rottura del filo riscaldante interno.

L'estremità in uscita deve essere protetta da forze esterne come tensione e coppia, e il filo in uscita deve essere adeguatamente fissato per evitare cablaggi allentati causati da vibrazioni a lungo termine.

Il tubo riscaldante deve essere completamente inserito all'interno dell'oggetto riscaldato, assicurandosi che la sezione riscaldante sia in contatto con il mezzo riscaldante per evitare bruciature a secco.

（2） Precauzioni per l'uso

Prima del primo utilizzo, è necessario controllare la resistenza di isolamento e la resistenza alla tensione del tubo riscaldante per garantire che il prodotto sia esente da danni, perdite e altri problemi.

Linee elettriche e interruttori di controllo adeguati devono essere equipaggiati in base ai parametri di potenza e tensione del tubo di riscaldamento per evitare il surriscaldamento e la combustione della linea a causa del sovraccarico.

Durante l'uso, evitare la combustione a secco del tubo riscaldante. Deve essere utilizzato con l'elettricità in presenza di un mezzo riscaldante (come aria, liquido, solido, ecc.), altrimenti il ​​tubo riscaldante potrebbe surriscaldarsi e bruciarsi.

Ispezionare regolarmente il tubo di riscaldamento, compresa l'ispezione visiva, il test della resistenza di isolamento, ecc. Se sulla superficie si riscontrano condizioni anomale come corrosione, deformazione o perdite, l'uso deve essere interrotto e sostituito tempestivamente.

Durante l'uso dei tubi riscaldanti, evitare il contatto con sostanze infiammabili, esplosive e altamente corrosive per prevenire incidenti di sicurezza o danni al prodotto.

6、 Garanzia di qualità

Il prodotto è prodotto e controllato rigorosamente in conformità con lo standard del sistema di gestione della qualità ISO9001. Dall'approvvigionamento, produzione e lavorazione delle materie prime fino alla consegna del prodotto finito, ogni collegamento è rigorosamente controllato per garantire che la qualità del prodotto soddisfi i requisiti standard.

Il prodotto viene fornito con un periodo di garanzia della qualità di 12 mesi dalla data di produzione. Durante il periodo di garanzia, in caso di danni causati da problemi di qualità del prodotto, la nostra azienda lo sostituirà gratuitamente per il cliente; Se il problema è causato da un uso improprio o da danni umani da parte del cliente, la nostra azienda fornirà un servizio di sostituzione a pagamento.
