Con il rapido sviluppo dell'automazione industriale e della tecnologia Internet of Things,sensori di temperatura, poiché i dispositivi principali per il rilevamento dei parametri ambientali, continuano ad approfondire la loro iterazione tecnologica e l'applicazione di mercato. Esistono quattro tipi principali di sensori di temperatura nel mercato attuale, ciascuno con le proprie caratteristiche tecniche e vantaggi delle applicazioni.

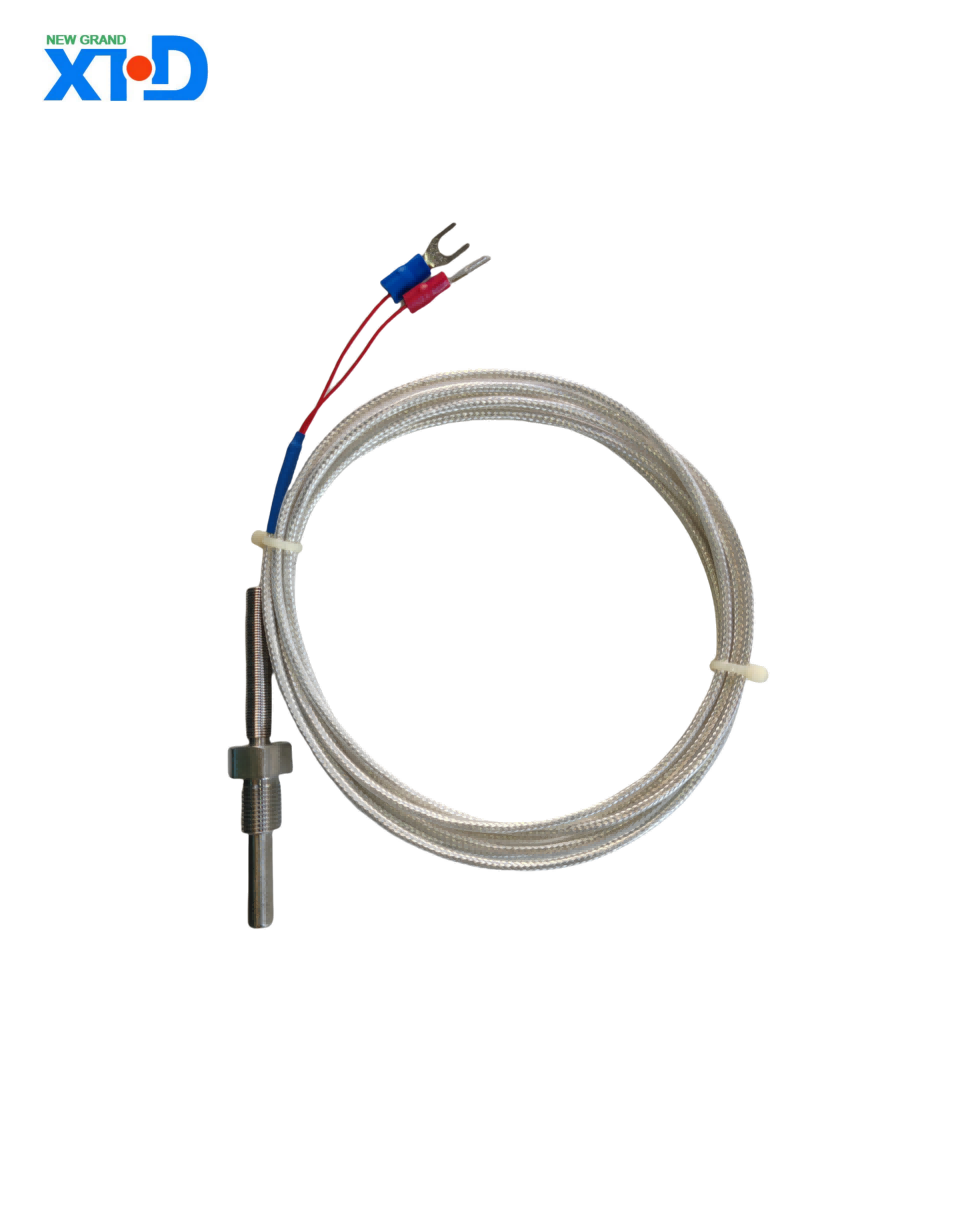

1. Termocoppia: pietra angolare della misurazione della temperatura industriale
Le termocoppie misurano la temperatura in base all'effetto Seebeck e riflettono le variazioni di temperatura attraverso la differenza potenziale termoelettrica formata dal contatto di due diversi conduttori metallici. La sua struttura è costituita da un termoelettrodo, una manica isolante e una scatola di giunzione e supporta misurazioni di ampia gamma di temperature da -200 ℃ a 2800 ℃. Negli scenari industriali, le termocoppie sono ampiamente utilizzate nella misurazione della temperatura del metallo fuso e nel monitoraggio del forno ad alta temperatura nei campi di fusione di acciaio, petrolchimici, ecc. A causa della loro struttura semplice, rapida risposta e resistenza ad alta temperatura. Applicazioni tipiche come le termocoppie di tipo K possono ottenere una precisione di misurazione di ± 1,5 ℃ nell'intervallo da -200 ℃ a 1300 ℃. Il suo potenziale termoelettrico in uscita è approssimativamente lineare con la temperatura e la tecnologia di compensazione del freddo può migliorare significativamente la stabilità di misurazione.
2. Rilevatore di temperatura di resistenza (RTD): un modello di misurazione della temperatura lineare ad alta precisione
RTD utilizza la relazione lineare tra resistenza e temperatura di metalli come platino, nichel e rame per misurare la temperatura. Tra questi, la resistenza al platino (PT100/PT1000) è diventata la prima scelta in campi come il monitoraggio meteorologico e le attrezzature mediche grazie alla sua eccellente stabilità e intercambiabilità. Prendendo PT100 come esempio, la sua resistenza è di 100Ω a 0 ℃ e la resistenza cambia di 0,385Ω per ogni 1 ℃ variazione di temperatura. Attraverso l'eccitazione della sorgente di corrente costante e la misurazione a quattro fili, è possibile eliminare l'errore di resistenza ai fili e è possibile ottenere l'accuratezza della misurazione di ± 0,1 ℃ nell'intervallo da -200 ℃ a 850 ℃. Nell'industria biofarmaceutica, la RTD viene utilizzata per il controllo a circuito chiuso a temperatura di attrezzature come fermentatori e sterilizzatori per garantire l'accuratezza e la stabilità dei parametri di produzione.
3. Termistore: un equilibrio tra risposta sensibile e ottimizzazione dei costi
I termistori sono divisi in coefficiente di temperatura positivo (PTC) e coefficiente di temperatura negativo (NTC) in base alle caratteristiche di resistività-temperatura dei materiali a semiconduttore. I termistori NTC possono ottenere una misurazione della temperatura ad alta sensibilità nell'intervallo da -50 ℃ a 300 ℃ a causa della caratteristica che la resistenza diminuisce con l'aumento della temperatura. Le applicazioni tipiche includono la protezione del surriscaldamento dei prodotti elettronici di consumo e dei sistemi di gestione delle batterie automobilistici. La sua curva a temperatura di resistenza non è lineare e deve essere corretta dall'equazione di Steinhart. I termistori PTC sono ampiamente utilizzati in adattatori di potenza, unità motori e altri scenari a causa delle loro caratteristiche di protezione eccessiva. Quando la temperatura supera la soglia, la resistenza aumenta bruscamente e il circuito viene interrotto per ottenere la protezione della sicurezza.
4. Sensore di temperatura del circuito integrato (IC): fusione di miniaturizzazione e intelligenza
CIRCUITO INTEGRATOsensori di temperaturaIntegrare elementi sensibili alla temperatura e circuiti di elaborazione del segnale in un singolo chip e misurare la temperatura attraverso le caratteristiche di tensione-temperatura della giunzione PN. I tipi di uscita analogici (come TMP36) forniscono un'uscita di tensione lineare di 10 mV/℃ nell'intervallo da -40 ℃ a 125 ℃ e i tipi di uscita digitale (come DS18B20) raggiungono ± 0,5 ℃ Lettura di temperatura digitale attraverso una singola interfaccia del bus. Le sue dimensioni ridotte e il basso consumo energetico lo rendono un sensore standard per dispositivi indossabili e terminali IoT. Ad esempio, DS18B20 può monitorare la temperatura ambiente in tempo reale nel sistema domestico intelligente e caricare i dati nel cloud attraverso il protocollo ZigBee, supportando il controllo remoto e l'ottimizzazione del consumo di energia.
Evoluzione tecnologica e tendenze del mercato
Con l'integrazione della tecnologia MEMS e degli algoritmi di intelligenza artificiale, i sensori di temperatura si stanno muovendo verso la miniaturizzazione e l'intelligenza. Le termocoppie a film sottile e le tecnologie Nano RTD sfondano le limitazioni delle dimensioni dei sensori tradizionali, mentre gli algoritmi di apprendimento automatico migliorano significativamente l'accuratezza della misurazione compensando errori e deriva non lineari. Nel campo dei nuovi veicoli energetici, gli array di sensori di temperatura integrati possono monitorare la temperatura dei moduli della batteria in tempo reale e raggiungere la risposta a livello di millisecondi con il sistema di gestione termica; Nel campo della salute medica, le patch flessibili del sensore di temperatura IC possono essere attaccate alla superficie del corpo umano per ottenere un monitoraggio continuo della temperatura non invasiva.
In futuro, con l'avanzamento degli obiettivi dell'industria 4.0 e della neutralità del carbonio,sensori di temperaturaFarà un ruolo più critico nella produzione intelligente, nella gestione dell'energia e in altri campi. L'innovazione materiale, gli aggiornamenti dei processi e l'ottimizzazione dell'algoritmo continueranno a promuovere le prestazioni dei sensori, mentre la divulgazione delle tecnologie di calcolo 5G e Edge accelererà la trasmissione in tempo reale e l'analisi intelligente dei dati di temperatura, fornendo un solido supporto per la trasformazione digitale di vari settori.
