Il foglio riscaldante PI, noto anche come film riscaldante elettrico in film di poliimmide, è un elemento riscaldante elettrico flessibile costituito da film di poliimmide come isolante esterno e foglio di metallo, filo metallico o foglio riscaldante inciso in lega di nichel-cromo come corpo riscaldante conduttivo interno, che è legato termicamente ad alta temperatura e pressione. Questo prodotto, con le sue caratteristiche di morbidezza e piegabilità, ultrasottile, riscaldamento uniforme, buon isolamento e resistenza alle alte temperature, è stato ampiamente utilizzato in vari campi come quello aerospaziale, industriale, delle apparecchiature mediche, dell'elettronica di consumo, delle nuove energie e delle apparecchiature automobilistiche. Può ottenere un riscaldamento rapido e un controllo preciso della temperatura, fornendo una protezione affidabile della temperatura per apparecchiature in vari campi.
I. Panoramica del prodotto
Il foglio riscaldante PI, noto anche come film riscaldante elettrico in film di poliimmide, è un elemento riscaldante elettrico flessibile costituito da film di poliimmide come isolante esterno e foglio di metallo, filo metallico o foglio riscaldante inciso in lega di nichel-cromo come corpo riscaldante conduttivo interno, che è legato termicamente ad alta temperatura e pressione. Questo prodotto, con le sue caratteristiche di morbidezza e piegabilità, ultrasottile, riscaldamento uniforme, buon isolamento e resistenza alle alte temperature, è stato ampiamente utilizzato in vari campi come quello aerospaziale, industriale, delle apparecchiature mediche, dell'elettronica di consumo, delle nuove energie e delle apparecchiature automobilistiche. Può ottenere un riscaldamento rapido e un controllo preciso della temperatura, fornendo una protezione affidabile della temperatura per apparecchiature in vari campi.
II. Modelli e classificazione dei prodotti (I) Classificazione in base al livello di resistenza alla temperatura Fogli riscaldanti PI convenzionali: con una temperatura operativa a lungo termine fino a 200 ℃, sono adatti per la maggior parte degli scenari con requisiti di temperatura moderati, come il riscaldamento della batteria nell'elettronica di consumo e i dispositivi di riscaldamento del paziente nelle apparecchiature mediche.
Lastra riscaldante PI per alte temperature: può resistere a temperature fino a 300 ℃ e può sostenere un'esposizione a lungo termine fino a 250 ℃, leader del settore. È adatto per prodotti a riscaldamento elettrico che richiedono temperature di riscaldamento elevate, come piastre per capelli, tazze calde istantanee, macchine per il caffè e ferri da stiro a vapore.
(2) Classificati per campo di applicazione: Lastre riscaldanti PI speciali per l'industria aerospaziale e militare: certificate secondo lo standard militare nazionale GJB9001C-2017, possiedono adattabilità ad ambienti con temperature estreme e resistenza alle vibrazioni e agli urti, che le rendono adatte per sistemi di gestione termica in apparecchiature aerospaziali come i satelliti in orbita polare/orbita geostazionaria e i razzi portatori della serie Long March.
Lastra riscaldante PI dedicata ai veicoli a nuova energia: viene utilizzata principalmente per il riscaldamento e l'isolamento dei pacchi batteria al litio, garantendo le normali prestazioni di carica e scarica della batteria in ambienti a bassa temperatura. Può essere applicato anche a scenari come lo sbrinamento degli specchietti retrovisori e il riscaldamento dei sedili.
Foglio riscaldante PI dedicato per apparecchiature mediche: può essere utilizzato per riscaldare strumenti chirurgici, dispositivi di riscaldamento paziente, analizzatori di sangue e altre apparecchiature mediche, soddisfacendo i requisiti di controllo preciso della temperatura e sicurezza igienica negli scenari medici.
Lastra riscaldante PI per elettronica di consumo: adatta per il riscaldamento della batteria e lo sbrinamento dello schermo di dispositivi come smartphone e tablet, nonché apparecchiature per bellezza e parrucchieri come piastre, arricciacapelli e strumenti di bellezza.
III. Parametri tecnici principali (I) Parametri delle prestazioni elettriche Tensione operativa: 0 - 480 V, personalizzabile in base a diversi scenari applicativi per soddisfare i requisiti di tensione di vari dispositivi.
Densità di potenza: la densità di potenza superficiale dei modelli convenzionali può raggiungere 7,8 W/cm² e alcuni prodotti possono essere regolati entro un intervallo compreso tra 0,15 e 7,8 W/cm² in base alle esigenze specifiche, garantendo un riscaldamento efficiente in spazi ristretti.
Resistenza di isolamento: ≥500Ω. Per alcuni prodotti di fascia alta, la rigidità dielettrica a UDC 500 V è ≥ 200 MΩ, dimostrando eccellenti prestazioni di isolamento elettrico e garantendo un utilizzo sicuro.
Resistenza elettrica: UAC ≥ 2000 V, in grado di sopportare sovratensioni ad alta tensione, evitando così incidenti di sicurezza causati da malfunzionamenti elettrici.
Tolleranza di resistenza: il valore nominale è ±10% e la tolleranza per alcuni prodotti può essere fino a ±2%, garantendo la stabilità e la consistenza della potenza di riscaldamento.
(II) Parametri delle prestazioni termiche Intervallo di temperatura operativa: la temperatura operativa a lungo termine per il tipo convenzionale è ≤232℃, con un intervallo di temperatura basso fino a -60℃; il tipo ad alta temperatura può resistere a temperature fino a 300 ℃ e può funzionare a temperature fino a 250 ℃ per periodi prolungati, rendendolo adatto ad ambienti con temperature estremamente rigide.
Velocità di riscaldamento: alcuni prodotti possono riscaldarsi rapidamente in soli 20 secondi, in grado di convertire rapidamente l'energia elettrica in energia termica per un rapido aumento della temperatura.
Uniformità della temperatura: utilizzando un metodo di riscaldamento planare, la distribuzione del calore è uniforme, garantendo che le differenze di temperatura sulla superficie riscaldata siano mantenute entro un intervallo ristretto, soddisfacendo scenari con elevati requisiti di uniformità della temperatura.
(III) Parametri di prestazione meccanica: Spessore: Tipicamente compreso tra 0,13 e 0,4 mm, con prodotti convenzionali aventi uno spessore di circa 0,2 mm. Alcuni prodotti ultrasottili possono avere uno spessore minimo di 0,08 mm. Il design leggero e sottile consente un ingombro ridotto, facilitando l'installazione e l'integrazione.
Peso: ≤278 g/m², con un peso di soli 0,023 - 0,037 g/cm², riducendo efficacemente il peso complessivo dell'attrezzatura, particolarmente adatto per applicazioni sensibili al peso nel settore aerospaziale, dell'elettronica di consumo e in altri campi.
Raggio di curvatura: può raggiungere un minimo di 1,0 mm, possiede un'eccellente flessibilità, può essere piegato e piegato e può persino conformarsi alle superfici di oggetti di varie forme, adattandosi a un'ampia gamma di ambienti di installazione complessi.
Durata utile: fino a 60.000 ore, superando notevolmente i tradizionali fili riscaldanti. Adatto per applicazioni ad alta affidabilità, riducendo i costi di manutenzione delle apparecchiature.

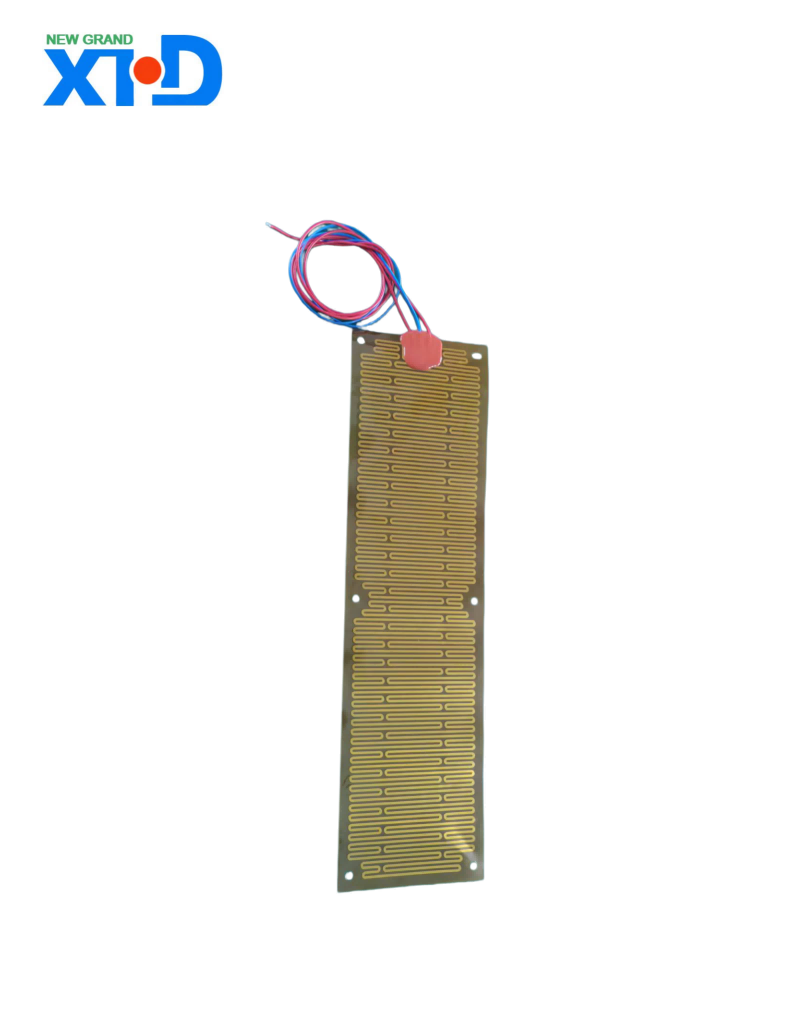

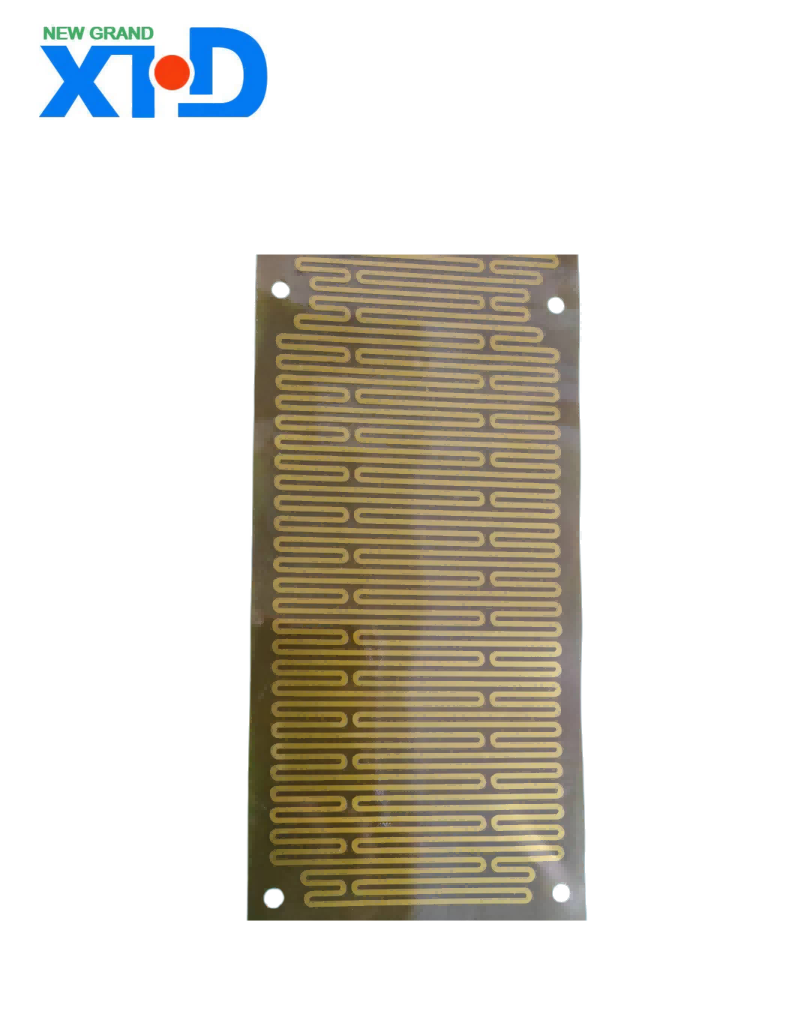

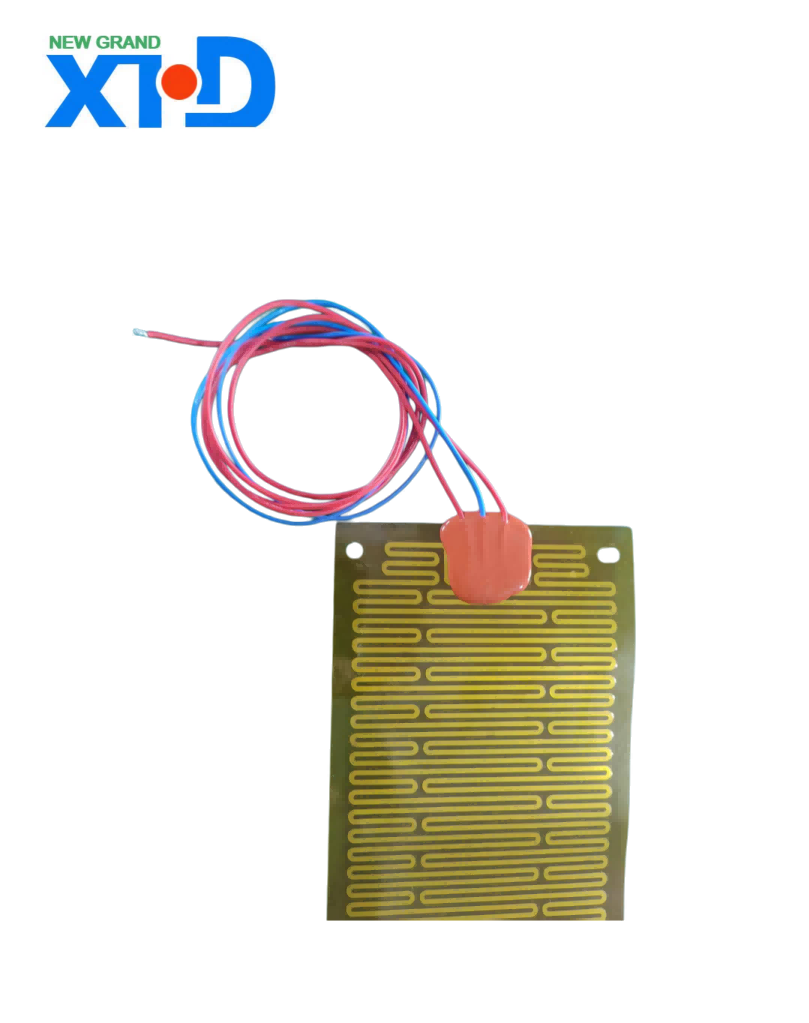

IV. Struttura del prodotto e processo di produzione (I) Struttura del prodotto Le lastre riscaldanti PI presentano tipicamente una struttura a tre strati. Il primo e il terzo strato sono strati isolanti in pellicola di poliimmide (PI), con spessori generalmente compresi tra 0,05 e 0,08 millimetri, che forniscono eccellenti proprietà di isolamento elettrico e protezione meccanica. Lo strato intermedio è un elemento riscaldante metallico, come fogli riscaldanti incisi in acciaio inossidabile, rame, ferro-cromo-alluminio o leghe di nichel-cromo, che vengono trasformati in circuiti di riscaldamento personalizzati attraverso la tecnologia di incisione di precisione per ottenere un riscaldamento efficiente e uniforme.
(2) Preparazione dei materiali di base per il processo di produzione: selezionare una pellicola di poliimmide e un foglio di metallo ad elevata purezza per garantire la stabilità della qualità delle materie prime.
Incisione del circuito: utilizzando la tecnologia di incisione di precisione, il substrato metallico viene trasformato in un circuito di riscaldamento progettato, garantendo la precisione e la coerenza del circuito.
Pressatura a caldo ad alta temperatura: l'elemento riscaldante in metallo inciso e la pellicola in poliimmide vengono laminati attraverso un processo di saldatura termica ad alta temperatura e alta pressione (temperatura 200 - 350 ℃, pressione 5 - 15 MPa) per formare una struttura integrata, garantendo robustezza e stabilità del prodotto.
Test delle prestazioni: conduzione di vari test sui prodotti finiti, inclusi test delle prestazioni elettriche, termiche e meccaniche, per garantire che i prodotti soddisfino gli standard di qualità.
5. Vantaggi del prodotto: Vestibilità flessibile: morbido e pieghevole, può adattarsi alle esigenze di riscaldamento di varie forme complesse di superfici. Senza modificare la struttura dell'attrezzatura, può adattarsi perfettamente a varie superfici irregolari, risolvendo il problema che i tradizionali fogli riscaldanti non possono adattarsi ad attrezzature irregolari.
Efficiente e preciso: con una generazione di calore uniforme e un tasso di conduttività termica >2 W/(m・K), può convertire rapidamente l'energia elettrica in energia termica, ottenendo un riscaldamento rapido e un controllo preciso della temperatura, soddisfacendo i requisiti di alta precisione per il controllo della temperatura in vari campi.
Sicuro e affidabile: con eccellente isolamento e resistenza alle alte temperature, mantiene prestazioni elettriche stabili e resistenza meccanica anche in condizioni di temperatura estreme e ambienti di lavoro complessi, garantendo sicurezza e affidabilità durante l'uso.
Forte personalizzazione: è possibile fornire una progettazione personalizzata per parametri del prodotto quali dimensioni, forma, potenza e tensione in base alle esigenze specifiche del cliente, soddisfacendo i requisiti personalizzati per diversi scenari applicativi.
Risparmio energetico e protezione ambientale: elevata efficienza termica, in grado di ridurre significativamente il consumo energetico, soddisfacendo le esigenze della società moderna per il risparmio energetico e la protezione ambientale.
VI. Spiegazione dettagliata degli scenari applicativi (I) Campo aerospaziale Nelle apparecchiature aerospaziali come satelliti e razzi vettori, i fogli riscaldanti PI vengono utilizzati principalmente nei sistemi di gestione termica per garantire il normale funzionamento dell'apparecchiatura in condizioni di temperatura estreme. Ad esempio, i fogli riscaldanti PI prodotti da Shanghai Changqing Industrial sono stati ampiamente applicati nei sistemi di gestione termica dei satelliti meteorologici in orbita polare e dei satelliti di comunicazione in orbita geostazionaria della Cina. I dati operativi in orbita indicano che sono stati adattati con successo a vari modelli satellitari come satelliti di navigazione e satelliti per esperimenti scientifici, ottenendo numerose certificazioni di applicazioni in orbita e feedback positivi da parte degli utenti dei modelli satellitari.
(II) Riscaldamento e isolamento dei pacchi batterie al litio nel settore dei veicoli a nuova energia: in ambienti a bassa temperatura, i fogli riscaldanti PI possono fornire riscaldamento e isolamento per i pacchi batterie al litio, migliorando l'attività della batteria, garantendo normali prestazioni di carica e scarica ed estendendo la durata della batteria.
Riscaldamento accessori carrozzeria: utilizzato per lo sbrinamento degli specchietti retrovisori, il riscaldamento dei sedili, il riscaldamento della coppa dell'olio, ecc., per migliorare il comfort e la sicurezza di guida.
(III) Riscaldamento degli strumenti chirurgici nel settore delle apparecchiature mediche: il mantenimento degli strumenti chirurgici a una temperatura adeguata può evitare il disagio causato ai pazienti a causa di temperature eccessivamente basse, migliorando al tempo stesso le prestazioni degli strumenti chirurgici.
Attrezzature per il riscaldamento del paziente: come materassi medici, coperte riscaldanti, ecc., forniscono ai pazienti un ambiente di trattamento caldo e confortevole, che favorisce il loro recupero.
Controllo della temperatura delle apparecchiature diagnostiche: nelle apparecchiature diagnostiche come gli analizzatori ematologici e biochimici, i fogli riscaldanti PI assicurano che i reagenti e i campioni reagiscano alla temperatura appropriata, migliorando così l'accuratezza dei risultati diagnostici.
(4) Riscaldamento delle batterie per dispositivi mobili nel settore dell'elettronica di consumo: in ambienti freddi, viene utilizzato per riscaldare le batterie di dispositivi come smartphone e tablet, migliorando così la durata e le prestazioni della batteria.
Attrezzature per bellezza e parrucchieri: in dispositivi come piastre per capelli, arricciacapelli e strumenti di bellezza, le lastre riscaldanti PI possono riscaldarsi rapidamente e mantenere una temperatura stabile, soddisfacendo i precisi requisiti di temperatura di bellezza e parrucchieri.
(5) Antigelo e sbrinamento di apparecchiature industriali in campo industriale: utilizzato per l'antigelo e lo sbrinamento di bancomat esterni, custodie per fotocamere, display a cristalli liquidi (LCD), apparecchiature ottiche, ecc., per garantire il normale funzionamento delle apparecchiature in ambienti a bassa temperatura.
Riscaldamento industriale e controllo della temperatura: in condizioni di lavoro complesse come fusione ad alta temperatura, raffreddamento a bassa temperatura e mantenimento costante della temperatura, le lastre riscaldanti PI possono garantire un controllo accurato e stabile della temperatura, migliorando così l'efficienza della produzione industriale e la qualità del prodotto.
VII. Istruzioni per l'installazione e l'uso (I) Metodo di installazione: Supporto adesivo: alcuni prodotti sono dotati di adesivo sul retro, che può essere incollato direttamente sulla superficie da riscaldare. L'installazione è semplice e veloce, adatta a superfici piane o leggermente curve.
Fissaggio meccanico: per scenari con vibrazioni significative o requisiti elevati di stabilità dell'installazione, è possibile utilizzare metodi meccanici come viti e fibbie per il fissaggio.
Installazione integrata: durante la fase di progettazione dell'apparecchiatura, la piastra riscaldante PI può essere incorporata all'interno dell'apparecchiatura per ottenere un design integrato, risparmiando spazio e migliorando l'aspetto estetico dell'apparecchiatura.
(II) Precauzioni per l'uso: Evitare il sovraccarico: rispettare rigorosamente la potenza e la tensione nominali del prodotto per evitare danni al prodotto o incidenti di sicurezza causati dal sovraccarico.
Prevenire i graffi dovuti a oggetti appuntiti: la superficie del foglio riscaldante PI è relativamente fragile, quindi è necessario evitare di entrare in contatto con oggetti appuntiti per evitare che lo strato isolante venga graffiato, il che potrebbe influire sulle prestazioni di isolamento elettrico.
Ispezione e manutenzione regolari: ispezionare regolarmente l'aspetto e le prestazioni elettriche della piastra riscaldante PI e sostituirla tempestivamente se vengono rilevate anomalie per garantire il normale utilizzo del prodotto.
Rispettare le norme di sicurezza: assicurarsi che i prodotti dispongano delle certificazioni di sicurezza appropriate in base al mercato di vendita del prodotto, come UL (Stati Uniti), CE (Unione Europea), RoHS (Restrizione delle sostanze pericolose), ecc. Durante l'installazione e l'uso, seguire le specifiche di sicurezza pertinenti.
VIII. Certificazione di qualità e servizio post-vendita (I) Certificazione di qualità Certificazione internazionale: alcuni prodotti hanno superato certificazioni internazionali come UL, CE e RoHS, soddisfacendo i requisiti di qualità e protezione ambientale del mercato internazionale.
Certificazione nazionale: i prodotti specializzati per l'industria aerospaziale e militare hanno superato la certificazione dello standard militare nazionale GJB9001C-2017; alcune aziende hanno anche ottenuto le certificazioni ISO 9001, IATF 16949 e altre certificazioni del sistema di gestione della qualità, garantendo la stabilità e l'affidabilità della qualità del prodotto.
(II) Servizio post-vendita personalizzato: forniamo ai clienti servizi personalizzati completi che vanno dalla progettazione del prodotto, alla prototipazione alla produzione. Organizziamo team tecnici professionali per comunicare con i clienti, garantendo che i prodotti soddisfino le loro esigenze individuali.
Garanzia post-vendita: forniamo un certo periodo di servizio di garanzia del prodotto. Durante il periodo di garanzia, se il prodotto presenta problemi di qualità non umani, i clienti possono usufruire di servizi di riparazione o sostituzione gratuiti. Inoltre, abbiamo istituito un sistema completo di assistenza clienti post-vendita per rispondere tempestivamente alle richieste e ai reclami dei clienti, fornendo ai clienti servizi post-vendita di alta qualità.
