La termocoppia di tipo J è un sensore di temperatura basato sul principio dell'effetto termoelettrico, costituito da due materiali di conduttore: ferro (FE) e lega di nichel di rame (CUNI). Il suo intervallo di temperatura di lavoro è compreso tra 0 ° C a 750 ° C (fino a 1000 ° C in un breve periodo di tempo) e ha le caratteristiche di basso costo, alta sensibilità e buona stabilità. È ampiamente utilizzato nella misurazione e nel controllo della temperatura in settori, ricerca scientifica, energia e altri campi.

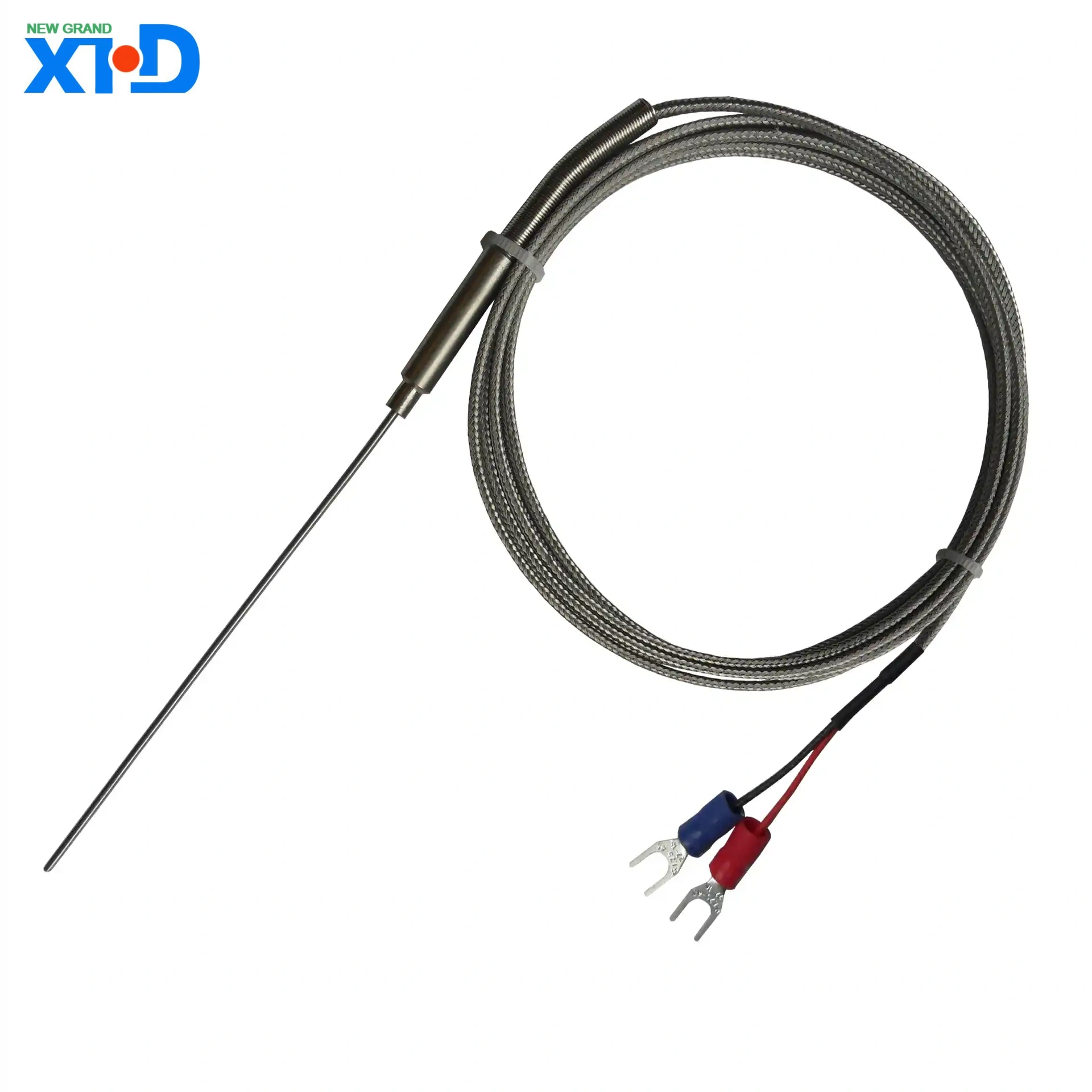

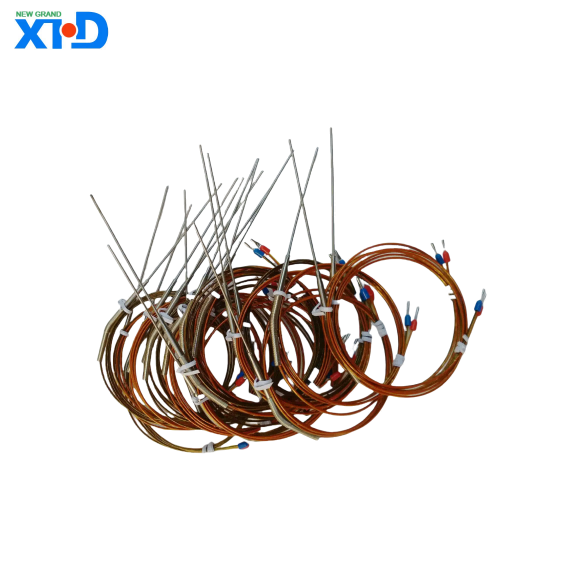

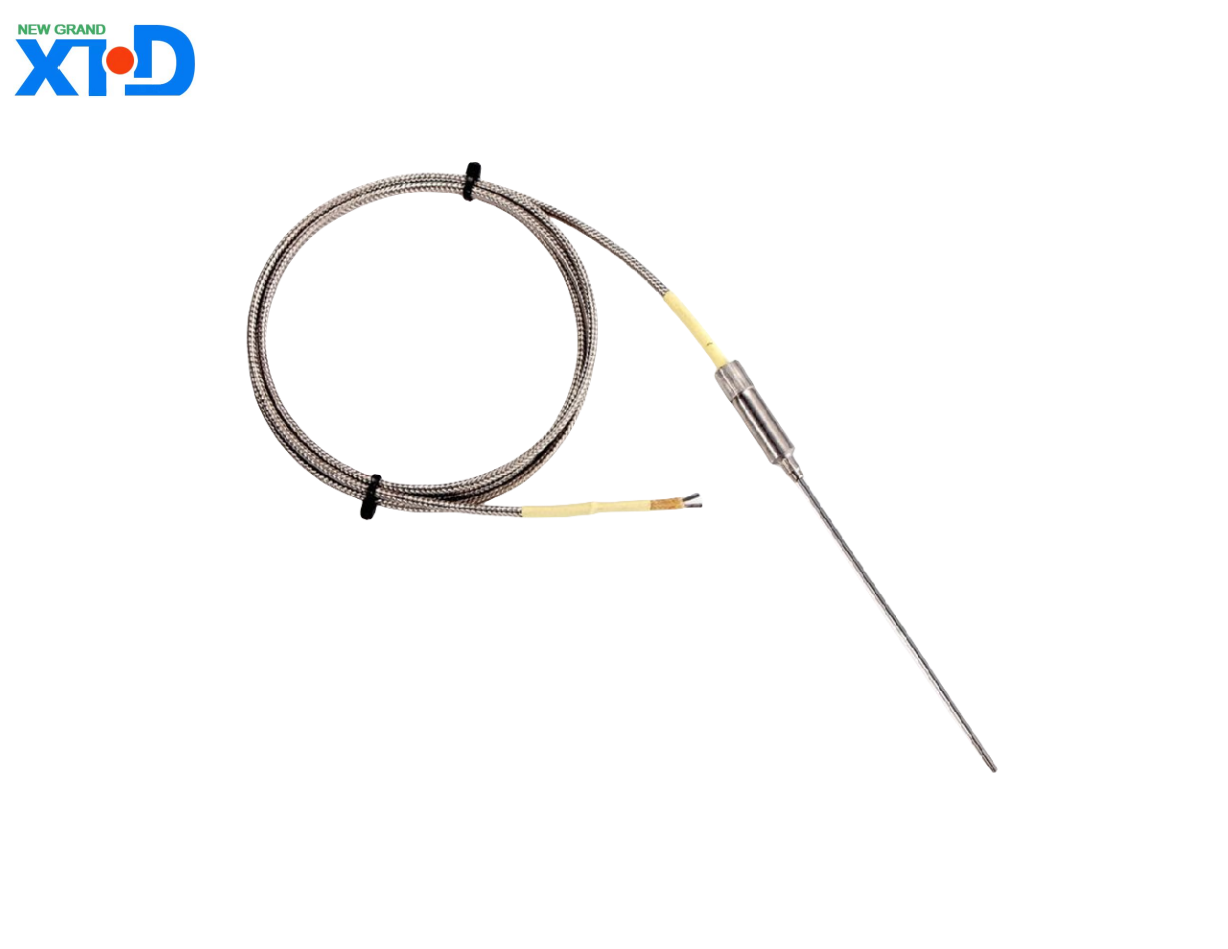

Introduzione dettagliata del prodotto di termocoppia di tipo J
1 、 Panoramica del prodotto
La termocoppia di tipo J è un sensore di temperatura basato sul principio dell'effetto termoelettrico, costituito da due materiali di conduttore: ferro (FE) e lega di nichel di rame (CUNI). Il suo intervallo di temperatura di lavoro è compreso tra 0 ° C a 750 ° C (fino a 1000 ° C in un breve periodo di tempo) e ha le caratteristiche di basso costo, alta sensibilità e buona stabilità. È ampiamente utilizzato nella misurazione e nel controllo della temperatura in settori, ricerca scientifica, energia e altri campi.
2 、 Caratteristiche del prodotto
Ampio intervallo di temperatura
Intervallo di misurazione della temperatura standard: da 0 ° C a 750 ° C, con una tolleranza di temperatura a breve termine fino a 1000 ° C (che richiede un involucro protettivo speciale).
Adatto a scenari di media a alta temperatura, in particolare esibendo eccellenti prestazioni nelle atmosfere riducenti.
Alta sensibilità e velocità di risposta
Il coefficiente termoelettrico è di circa 50-55 μ V/° C e la sensibilità è significativamente superiore a quella delle termocoppie di tipo K, rendendolo adatto per rilevare piccoli cambiamenti di temperatura.
Tempo di risposta rapido (in millisecondi), adatto al monitoraggio dinamico della temperatura.
Economico e pratico
Bassi costi di materie prime, elevata efficacia in termini di costi, adatti a applicazioni industriali su larga scala.
Adattabilità ambientale
Resistente alla riduzione dell'atmosfera: stabile nella riduzione di gas come idrogeno e monossido di carbonio.
Non è adatto per ambienti altamente ossidanti: il ferro è soggetto all'ossidazione ad alte temperature e deve essere utilizzato in combinazione con le maniche protettive.
Standardizzazione e compatibilità
Conforme agli standard internazionali (IEC 584-3, ASTM E230) e compatibili con strumenti di controllo della temperatura tradizionale.
3 、 parametri tecnici
Specifiche dei parametri
Intervallo di misurazione della temperatura: da 0 ° C a 750 ° C (convenzionale)
Limite di resistenza alla temperatura a breve termine di 1000 ° C (richiede una guaina protettiva speciale)
Livello di precisione ± 2,2 ° C o ± 0,75% (Standard IEC)
Specifica del diametro del filo da 0,2 mm a 3,2 mm (personalizzabile)
Materiale isolante Fibra di vetro PTFE 、 Ceramica
Materiale della guaina: 304/316 in acciaio inossidabile, inconel, ecc.
Segnale di uscita Tensione a livello di millittolt (MV)
4 、 campi di applicazione
Controllo dei processi industriali
Industria metallurgica: monitoraggio della temperatura di forni ad alta temperatura e attrezzature per il trattamento termico.
Industria petrolchimica: misurazione della temperatura della riduzione dell'atmosfera nelle condutture e nei vasi di reazione.
Energia ed elettricità
Camera di combustione della caldaia e monitoraggio della temperatura di scarico della turbina a gas.
Trasformazione alimentare
Controllo della temperatura delle attrezzature da forno e dei serbatoi di sterilizzazione (che richiedono coperture protettive per il grado alimentare).
Ricerca di laboratorio
Test di prestazioni ad alta temperatura di materiali ed esperimenti di simulazione ambientale.
5 、 Precauzioni di installazione e utilizzo
Requisiti di installazione
Evitare l'uso a lungo termine in atmosfere altamente ossidanti (come ambienti ricchi di ossigeno).
Il raggio di flessione deve essere ≥ 5 volte il diametro del filo per prevenire la rottura del filo della termocoppia.
L'estremità fredda (estremità di riferimento) deve mantenere la stabilità della temperatura o utilizzare un circuito di compensazione dell'estremità fredda.
Suggerimenti di manutenzione
Calibrazione regolare (raccomandata ogni 6-12 mesi).
Controllare se la guaina protettiva è corrosa o danneggiata e sostituirla prontamente.
Gestione di guasti comuni
Drift del segnale: può essere causata dall'ossidazione e la termocoppia deve essere sostituita o il manicotto protettivo deve essere aggiornato.
Apri guasto del circuito: verificare se i terminali di cablaggio o i fili della termocoppia sono rotti.
6 、 Guida alla selezione
Scegli la seguente configurazione in base alle esigenze effettive:
Intervallo di temperatura: tipo convenzionale (0-750 ° C) o tipo ad alta temperatura (con guaina ceramica).
Medium ambientali: il tipo di filo nudo è selezionato per ridurre l'ambiente a gas e la guaina in acciaio inossidabile è selezionata per l'ambiente corrosivo.
Metodi di installazione: fissazione filettata, installazione della flangia o sonda flessibile.
Interfaccia di output: scatola di giunzione standard, plug o modulo di trasmissione wireless (personalizzato).
7 、 Servizio e supporto dopo le vendite
Periodo di garanzia: 12 mesi (danno non umano).
Supporto tecnico: fornire una guida per l'installazione, diagnosi di guasti e servizi di calibrazione.
Servizio personalizzato: supporta dimensioni non standard, materiali per guaina speciali o design del cavo di prolunga.
Riepilogo
Le termocoppie di tipo J sono la scelta ideale per scenari di misurazione di media a alta temperatura a causa della loro alta efficacia in termini di costi, eccellente adattabilità alle atmosfere di riduzione e caratteristiche di risposta rapida. La corretta selezione e l'installazione standardizzata possono garantire il suo funzionamento stabile a lungo termine e soddisfare le diverse esigenze dei campi di ricerca industriali e scientifici.
Se hai bisogno di ulteriori parametri tecnici o soluzioni personalizzate, contatta il nostro team di ingegneria!
