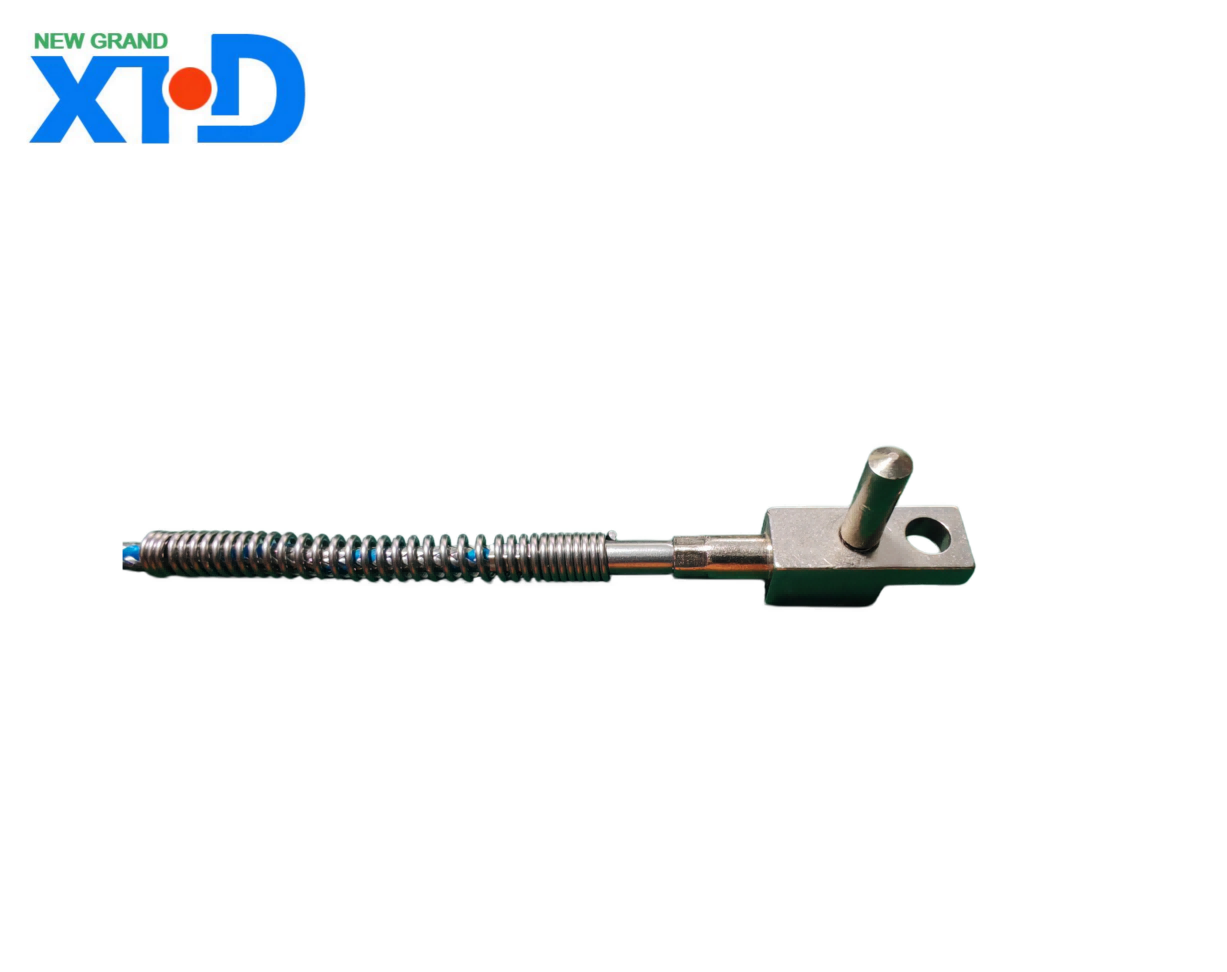

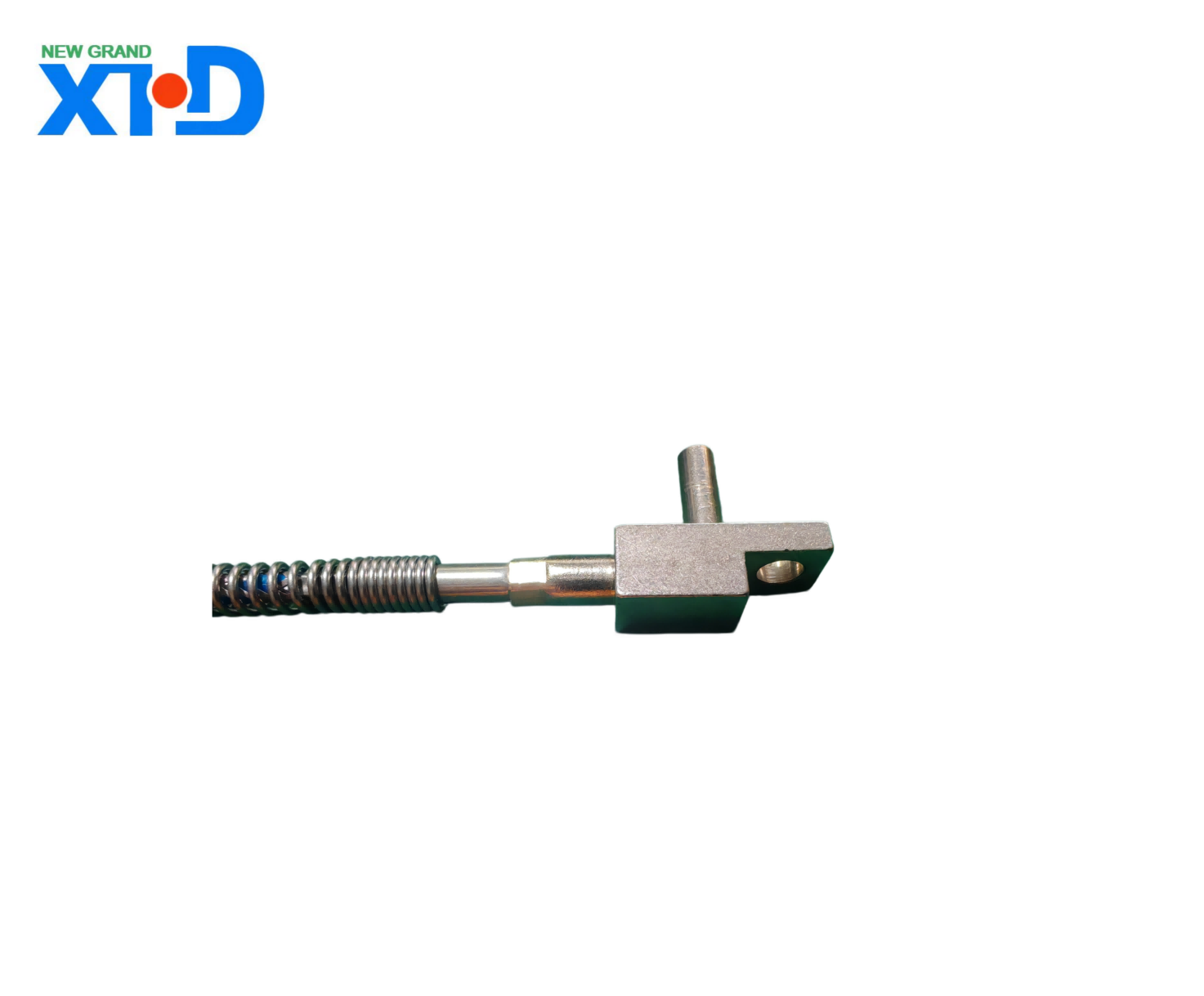

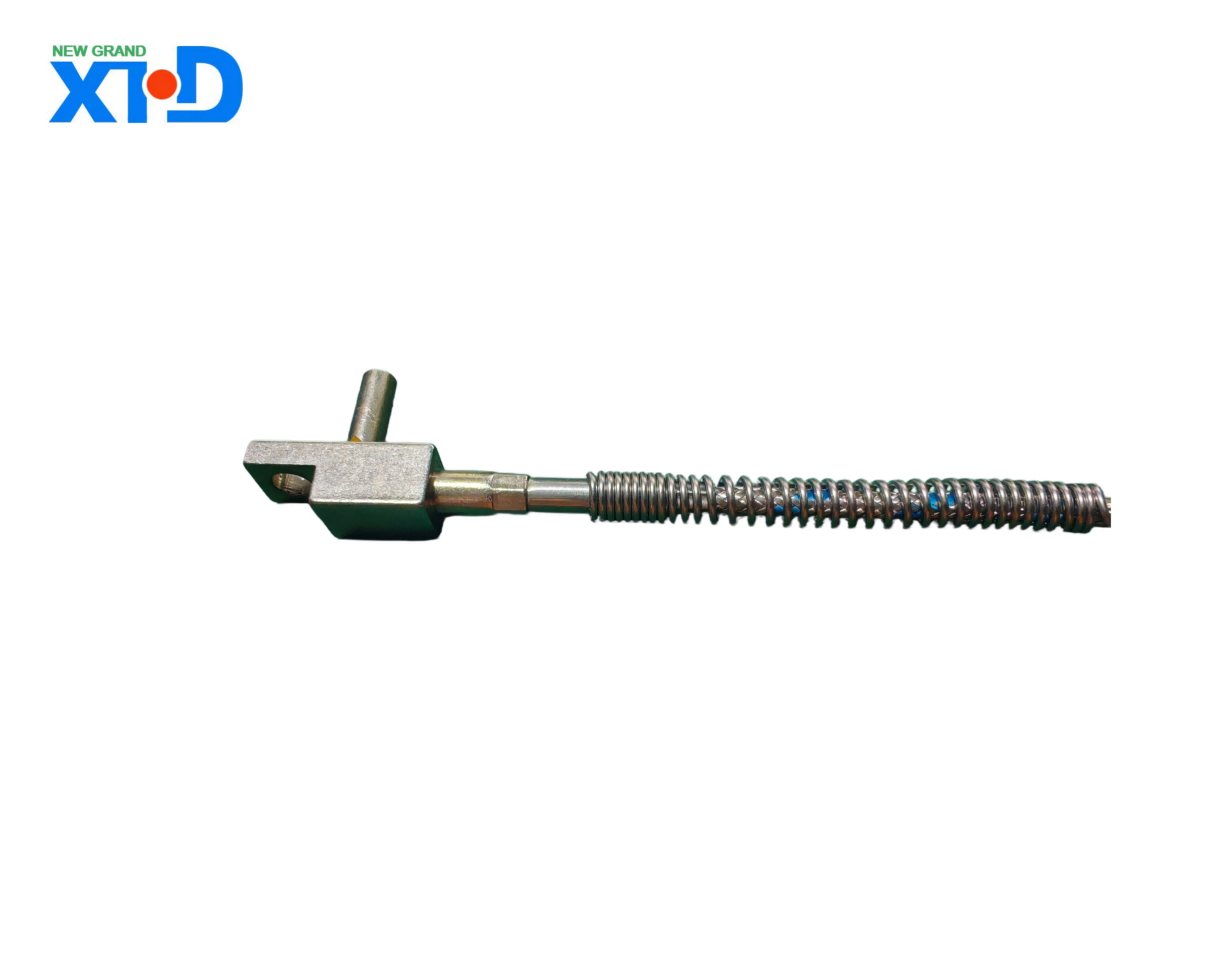

La termocoppia a montaggio superficiale è un dispositivo di misurazione della temperatura di tipo piatto formato combinando un sensore di temperatura con un componente a montaggio superficiale, che può misurare direttamente la temperatura nell'intervallo 0 ℃ -1300 ℃. Viene spesso utilizzato insieme a strumenti di visualizzazione, strumenti di registrazione, computer elettronici, ecc. Grazie al breve tempo di risposta termica, all'installazione flessibile e alla precisione della misurazione della temperatura a stretto contatto, è ampiamente utilizzato per la misurazione della temperatura sulle superfici di apparecchiature metalliche piatte, raccordi per tubi, componenti elettronici, circuiti stampati e altri oggetti. Svolge un ruolo importante in molti settori come quello energetico, metallurgico, elettronico, chimico e medico.
Specifiche di prodotto per termocoppie montate in superficie
1、 Panoramica del prodotto
La termocoppia a montaggio superficiale è un dispositivo di misurazione della temperatura di tipo piatto formato combinando un sensore di temperatura con un componente a montaggio superficiale, che può misurare direttamente la temperatura nell'intervallo 0 ℃ -1300 ℃. Viene spesso utilizzato insieme a strumenti di visualizzazione, strumenti di registrazione, computer elettronici, ecc. Grazie al breve tempo di risposta termica, all'installazione flessibile e alla precisione della misurazione della temperatura a stretto contatto, è ampiamente utilizzato per la misurazione della temperatura sulle superfici di apparecchiature metalliche piatte, raccordi per tubi, componenti elettronici, circuiti stampati e altri oggetti. Svolge un ruolo importante in molti settori come quello energetico, metallurgico, elettronico, chimico e medico.
2、 Modello e classificazione del prodotto
（1） Classificato in base al metodo di installazione
Tipo di assemblaggio guarnizione: inclusi tre sottotipi di fissaggio adesivo, fissaggio adesivo e fissaggio con bullone, adatti a requisiti di installazione fissa in diverse condizioni di lavoro. La versione fissa adesiva è facile da installare senza la necessità di strumenti aggiuntivi, adatta a scenari temporanei o con carico leggero; Il fissaggio adesivo è solido e adatto a superfici relativamente piatte e che presentano determinati requisiti di stabilità; La versione fissa imbullonata può far fronte a condizioni di lavoro difficili come vibrazioni e temperature elevate, garantendo che i componenti di misurazione non cadano.
Tipo di sonda di temperatura portatile/superficiale: dall'aspetto compatto, è facile da usare in modalità portatile ed è adatta per la misurazione rapida e multipunto della temperatura di oggetti in posizioni diverse. È comunemente utilizzato nella manutenzione delle apparecchiature, nelle ispezioni in loco e in altri scenari.
（2） Classificare per numero di divisione
Coprendo più segni di scala come K, E, J, T, Pt100, ecc., diversi segni di scala corrispondono a diversi intervalli e caratteristiche di misurazione della temperatura:
Numero di divisione K: l'intervallo di misurazione della temperatura è 0 ℃ -600 ℃, con buona linearità del potenziale termoelettrico, forte capacità antiossidante e costi moderati. È la tipologia più utilizzata in campo industriale, adatta ad ambienti ossidativi ad alta temperatura come quelli metallurgici e petrolchimici.
Numero di divisione E: l'intervallo di misurazione della temperatura è -200 ℃ -400 ℃ e il potenziale termoelettrico è il più alto tra le termocoppie comunemente utilizzate. Ha un'elevata sensibilità e non è molto sensibile alla corrosione da gas ad alta umidità. È adatto per ambienti con elevata umidità, come l'industria alimentare, farmaceutica e altre industrie.
Numero di divisione J: l'intervallo di misurazione della temperatura è 0 ℃ -750 ℃, con buona linearità, ampio potenziale termoelettrico e prezzo basso. Può essere utilizzato in ambienti sotto vuoto, ossidazione, riduzione e gas inerte. Tuttavia, il ferro dell'elettrodo positivo si ossida rapidamente alle alte temperature e il limite superiore della temperatura operativa è limitato.
Numero di divisione T: l'intervallo di misurazione della temperatura è -200 ℃ -350 ℃, con eccellente linearità e buona stabilità. È particolarmente adatto per l'uso nell'intervallo di basse temperature compreso tra -200 ℃ e -0 ℃ ed è comunemente utilizzato nella ricerca sulle basse temperature, nella logistica della catena del freddo e in altri campi.
Scala Pt100: l'intervallo di misurazione della temperatura è -200 ℃ -450 ℃, utilizzando resistori a film sottile importati di alta qualità con elevata precisione di misurazione e forte stabilità. È adatto a scenari che richiedono una rigorosa precisione di misurazione della temperatura, come produzione elettronica di precisione, test di laboratorio, ecc.
3, parametri tecnici
（1） Precisione della misurazione della temperatura
Precisione di livello II: i segni delle scale K, E, J e T rientrano nell'intervallo compreso tra -40 ℃ e 300 ℃, con una tolleranza di ± 2,5 ℃; La deviazione consentita della scala Pt100 nell'intervallo -200 ℃ -0 ℃ è ± 0,3 ℃ e la deviazione consentita nell'intervallo 0 ℃ -450 ℃ è ± 0,3 ℃ o ± 0,005 | t | ℃ (a seconda di quale sia maggiore).
Livello di precisione speciale: i prodotti con livelli di precisione più elevati possono essere forniti in base alle esigenze del cliente e parametri specifici devono essere personalizzati e comunicati.
（2） Tempo di risposta termica
τ0,5≤10S, In grado di rilevare rapidamente le variazioni di temperatura, ridurre efficacemente gli errori dinamici e garantire l'acquisizione tempestiva delle fluttuazioni di temperatura.
（3） Resistenza di isolamento
Per termocoppie con lunghezza superiore a 1 m, il prodotto del valore della resistenza di isolamento a temperatura ambiente per la sua lunghezza non deve essere inferiore a 100 M Ω· m.
Per le termocoppie con una lunghezza pari o inferiore a 1 m, il valore della resistenza di isolamento a temperatura ambiente non deve essere inferiore a 100 M Ω per garantire una trasmissione stabile dei segnali di misurazione ed evitare interferenze.
（4） Prestazioni meccaniche
Flessibilità: il prodotto ha una buona flessibilità complessiva e può essere piegato liberamente, con un raggio di curvatura minimo fino a 50 mm (leggermente diverso a seconda del modello e della lunghezza), facilitando l'adattamento a superfici complesse per la misurazione della temperatura.
Resistenza meccanica: il guscio è realizzato in materiale metallico ad alta resistenza, con eccellente resistenza alla compressione e agli urti e può resistere a un certo grado di collisione e compressione esterna, adattandosi agli ambienti difficili dei siti industriali.
（5） Prestazioni elettriche
Stabilità del potenziale termico: all'interno dell'intervallo di temperatura specificato, il tasso annuale di variazione del potenziale termico non supera ± 0,1%, garantendo l'accuratezza e l'affidabilità delle misurazioni a lungo termine.
Resistenza del filo: la resistenza del filo varia a seconda della lunghezza del filo e generalmente non supera 1 Ω per metro per evitare che la precisione della misurazione venga influenzata da un'eccessiva resistenza del filo.
4、 Struttura del prodotto
（1） Fine della misurazione
Utilizzando uno speciale processo di saldatura per saldare insieme due diversi materiali di elettrodi termoelettrici per formare un contatto di misurazione, garantendo uno stretto contatto con la superficie dell'oggetto da misurare e migliorando la precisione della misurazione della temperatura. Alcuni modelli di terminali di misura sono inoltre dotati di manicotti protettivi per prevenire la corrosione e l'usura, prolungandone la durata.
（2） Strato di incapsulamento a montaggio superficiale
Selezionare materiali con resistenza alle alte temperature e buone prestazioni di isolamento come strato di incapsulamento per isolare l'elettrodo termoelettrico dall'ambiente esterno, garantendo al contempo la planarità del prodotto, in modo che possa aderire meglio alla superficie testata. Lo spessore dello strato di incapsulamento è uniforme, generalmente compreso tra 0,5 mm e 2 mm, il che garantisce la leggerezza del prodotto e fornisce una protezione sufficiente.
（3） Fili e terminali di collegamento
Come conduttore viene utilizzato il conduttore isolato multifilare resistente alle alte temperature, che ha una buona flessibilità e prestazioni anti-invecchiamento. L'estremità di connessione è dotata di connettori standard come spine aeronautiche, terminali di cablaggio, ecc., che facilitano la connessione rapida con strumenti di visualizzazione, sistemi di controllo e altre apparecchiature, e la connessione è salda e non facile da allentare.
5、 Installazione e utilizzo
（1） Metodo di installazione
Fissaggio adesivo: pulire la superficie da testare, rimuovere la pellicola protettiva adesiva, attaccare la termocoppia patch nella posizione designata e premerla con la mano per un momento per garantire un'adesione salda. Questo metodo ha una velocità di installazione elevata, ma non è adatto ad ambienti ad alta temperatura e vibrazioni elevate.
Fissazione dell'adesivo: applicare un adesivo specializzato in modo uniforme sulla superficie testata e sul retro della termocoppia del cerotto, unire i due insieme e polimerizzare in base ai requisiti di polimerizzazione dell'adesivo. Questo metodo ha un'elevata forza adesiva ed è adatto per installazioni fisse a lungo termine.
Fissaggio con bulloni: utilizzando i fori di installazione riservati sul prodotto, la termocoppia a montaggio superficiale viene fissata all'oggetto misurato con bulloni, adatta a scenari con vibrazioni elevate ed elevati requisiti di stabilità dell'installazione.
Misurazione portatile: tenere la sonda direttamente e posizionare l'estremità di misurazione saldamente contro la superficie da misurare per la misurazione. Una volta completata la misurazione, spostarla tempestivamente per evitare danni a lungo termine alla sonda dovuti all'alta temperatura.
（2） Precauzioni per l'uso
Prima dell'installazione è necessario verificare se l'aspetto del prodotto è intatto, se i cavi sono danneggiati e se la resistenza di isolamento soddisfa i requisiti.
Assicurarsi che l'estremità di misurazione sia a stretto contatto con la superficie da misurare durante la misurazione, evitando eventuali spazi vuoti che potrebbero influire sulla precisione della misurazione.
Evitare l'uso in ambienti con forti interferenze elettromagnetiche. Se inevitabile, è necessario adottare misure di schermatura per evitare interferenze con i segnali di misurazione.
Utilizzare in base all'intervallo di misurazione della temperatura del prodotto ed è severamente vietato misurare oltre l'intervallo per evitare di danneggiare il prodotto.
Calibrare regolarmente il prodotto per garantire la precisione della misurazione. Il ciclo di calibrazione consigliato è di 1-2 anni, che può essere modificato in base alla frequenza di utilizzo e ai requisiti di precisione.
6、 Trasporto e stoccaggio
（1） Trasporti
Il prodotto adotta un imballaggio antistatico e antiurto. Durante il trasporto, evitare collisioni violente, schiacciamenti e cadute per evitare danni al prodotto. Allo stesso tempo, è necessario prestare attenzione all'umidità e all'impermeabilità per evitare che il prodotto venga influenzato dall'umidità e influenzi le prestazioni elettriche.
（2） Archiviazione
Dovrebbe essere conservato in un ambiente asciutto e ventilato con una temperatura compresa tra -10 ℃ e -40 ℃ e un'umidità relativa non superiore all'80%, lontano da sostanze corrosive come acidi e alcali forti, nonché da forti fonti di radiazioni elettromagnetiche. Durante lo stoccaggio è necessario controllare regolarmente che l'imballo sia integro e che il prodotto sia umido o danneggiato.
7、 Servizio post-vendita
Dalla data di vendita, se si verificano problemi di qualità durante il normale utilizzo, il prodotto può usufruire di un servizio di garanzia gratuito di 12 mesi.
Durante il periodo di garanzia, se il test conferma che il prodotto presenta un problema di qualità, la nostra azienda fornirà al cliente la riparazione o la sostituzione gratuita del prodotto; Forniremo servizi di riparazione a pagamento per malfunzionamenti causati da danni umani, uso improprio o fattori di forza maggiore.
Fornire supporto tecnico permanente ai clienti, inclusa guida alla selezione del prodotto, consulenza per l'installazione e il debug, formazione degli utenti e altri servizi, per garantire che i clienti possano utilizzare il prodotto in modo corretto ed efficiente.
