Il termistore PT100 è un sensore di temperatura ad alta precisione basato sulle caratteristiche dipendenti dalla temperatura della resistenza al platino (PT), che prende il nome dal suo valore di resistenza di 100 Ω a 0 ℃ (pt sta per platino). Come componente centrale nel campo della misurazione della temperatura industriale, PT100 è ampiamente utilizzato negli scenari di misurazione della temperatura che vanno da -200 ℃ a+850 ℃ a causa della sua elevata stabilità, buona linearità e forte capacità anti -interferenza. È un elemento di rilevamento della temperatura standard nelle industrie di processo, nei laboratori e nelle attrezzature di precisione.

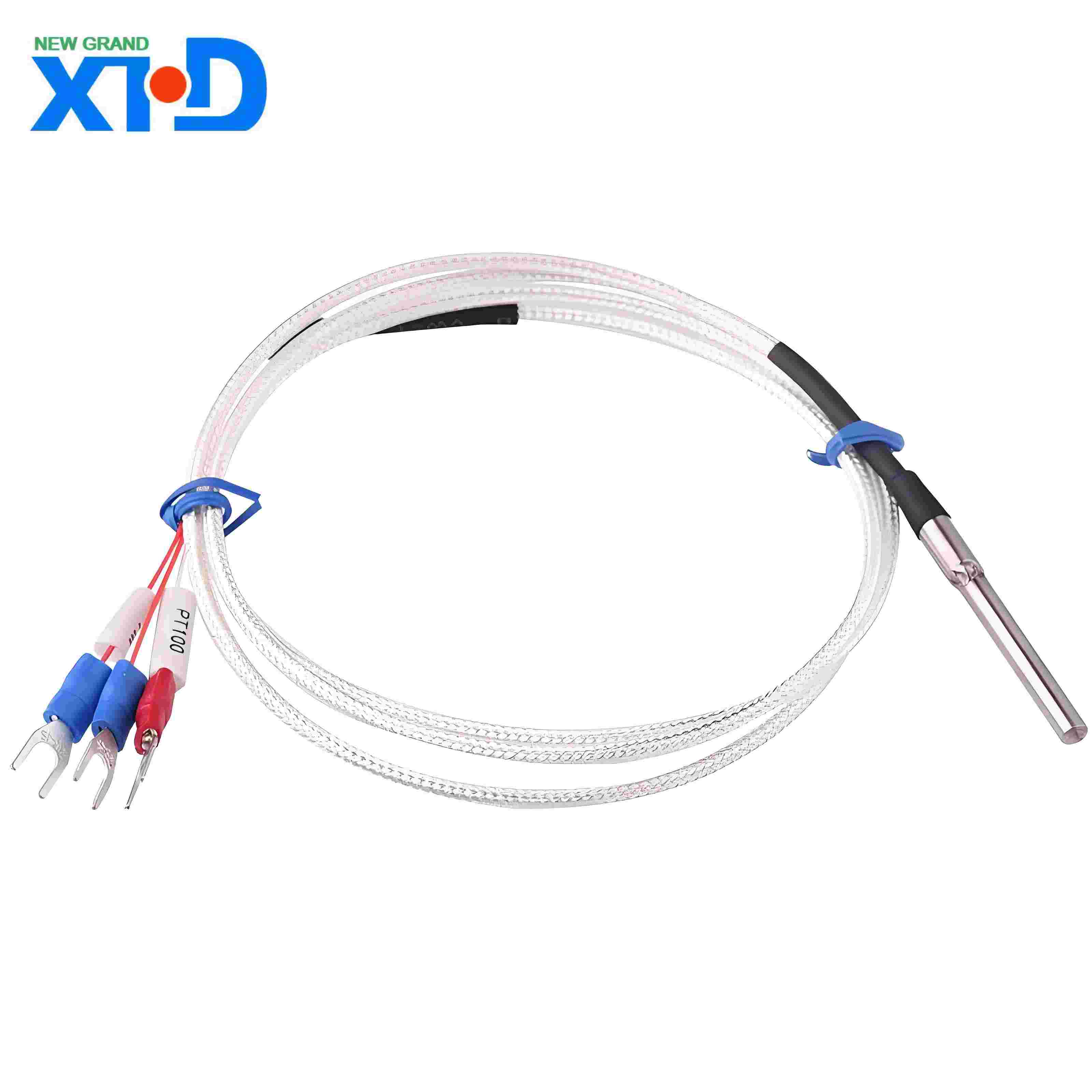

PT100 Termistor Product Introduction
1 、 Panoramica del prodotto
Il termistore PT100 è un sensore di temperatura ad alta precisione basato sulle caratteristiche dipendenti dalla temperatura della resistenza al platino (PT), che prende il nome dal suo valore di resistenza di 100 Ω a 0 ℃ (pt sta per platino). Come componente centrale nel campo della misurazione della temperatura industriale, PT100 è ampiamente utilizzato negli scenari di misurazione della temperatura che vanno da -200 ℃ a+850 ℃ a causa della sua elevata stabilità, buona linearità e forte capacità anti -interferenza. È un elemento di rilevamento della temperatura standard nelle industrie di processo, nei laboratori e nelle attrezzature di precisione.
2 、 Principio di lavoro
PT100 appartiene alla categoria del rilevatore di temperatura di resistenza (RTD) e il suo principio di lavoro è diverso da quello di una termocoppia (basata sull'effetto termoelettrico):
Rapporto sulla temperatura di resistenza: la resistenza dei resistori del platino aumenta approssimativamente linearmente con la temperatura, seguendo la tabella di divisione specificata nello standard internazionale IEC 60751.
Formula matematica:
· 0 ℃ ~ 850 ℃ ： r (t) = r0 (1+at+bt2) r (t) = r0 (1+at+bt2)
· -200 ℃ ~ 0 ℃ ： r (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100 ℃) t3]
Tra questi, R0 = 100 Ω R0 = 100 Ω, A/B/C sono le costanti caratteristiche di materiale platino.
3 、 parametri e prestazioni principali
Indicatori tecnici dei parametri
Intervallo di misurazione della temperatura -200 ℃ ~+850 ℃ (modello convenzionale)
Accuratezza Classe A (± 0,15 ℃ @ 0 ℃)/Classe B (± 0,3 ℃ @ 0 ℃)
Tempo di risposta termica <10 secondi (a seconda della struttura della sonda e della portata media)
Tipi di sistema di filo: sistema a 2 fili (economico), sistema a 3 fili (comunemente utilizzato), sistema a 4 fili (alta precisione)
Livello di protezione IP65/IP67 (tipo corazzato può raggiungere IP68)
Stabilità a lungo termine <0,1 ℃/anno (valore tipico)

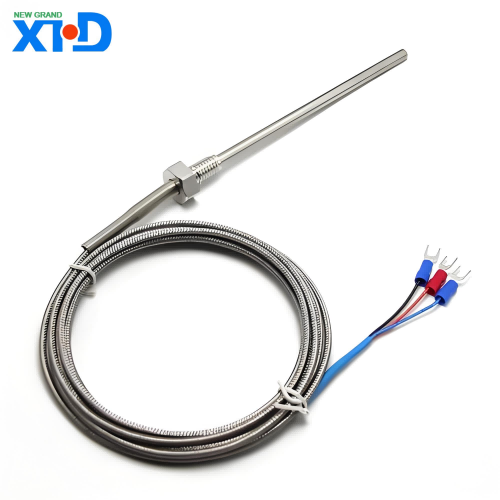

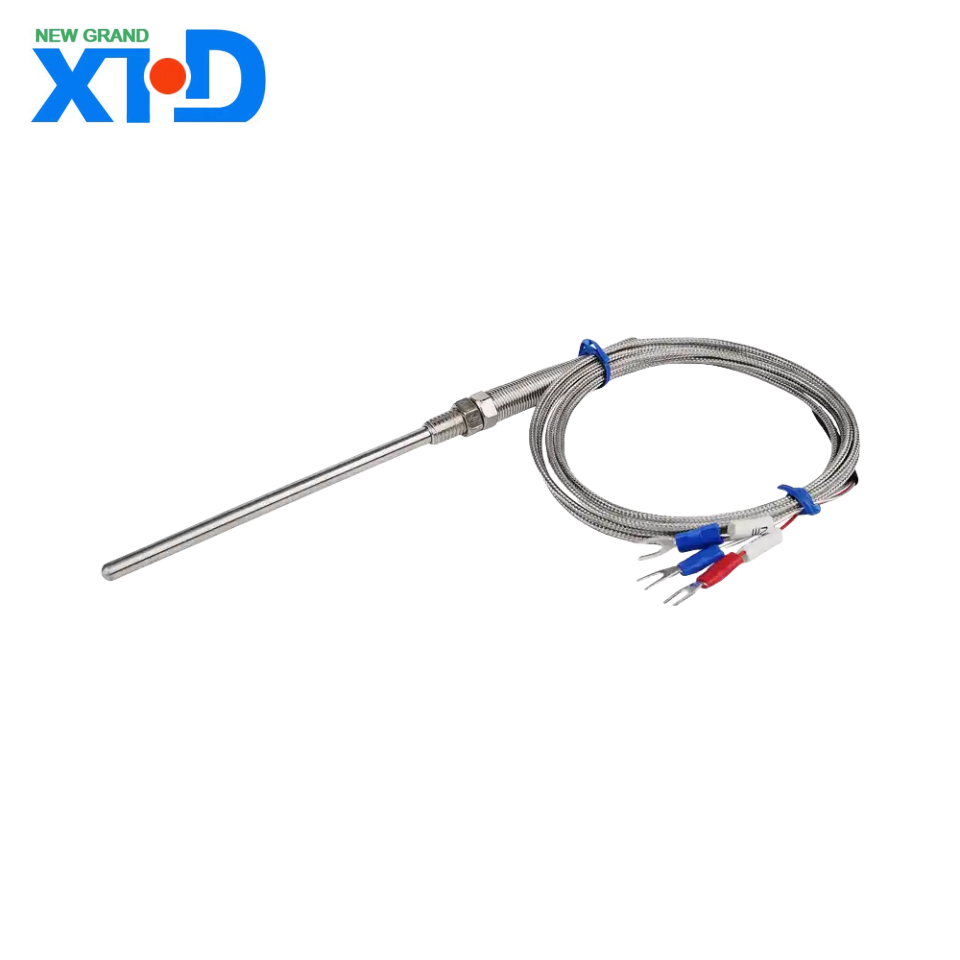

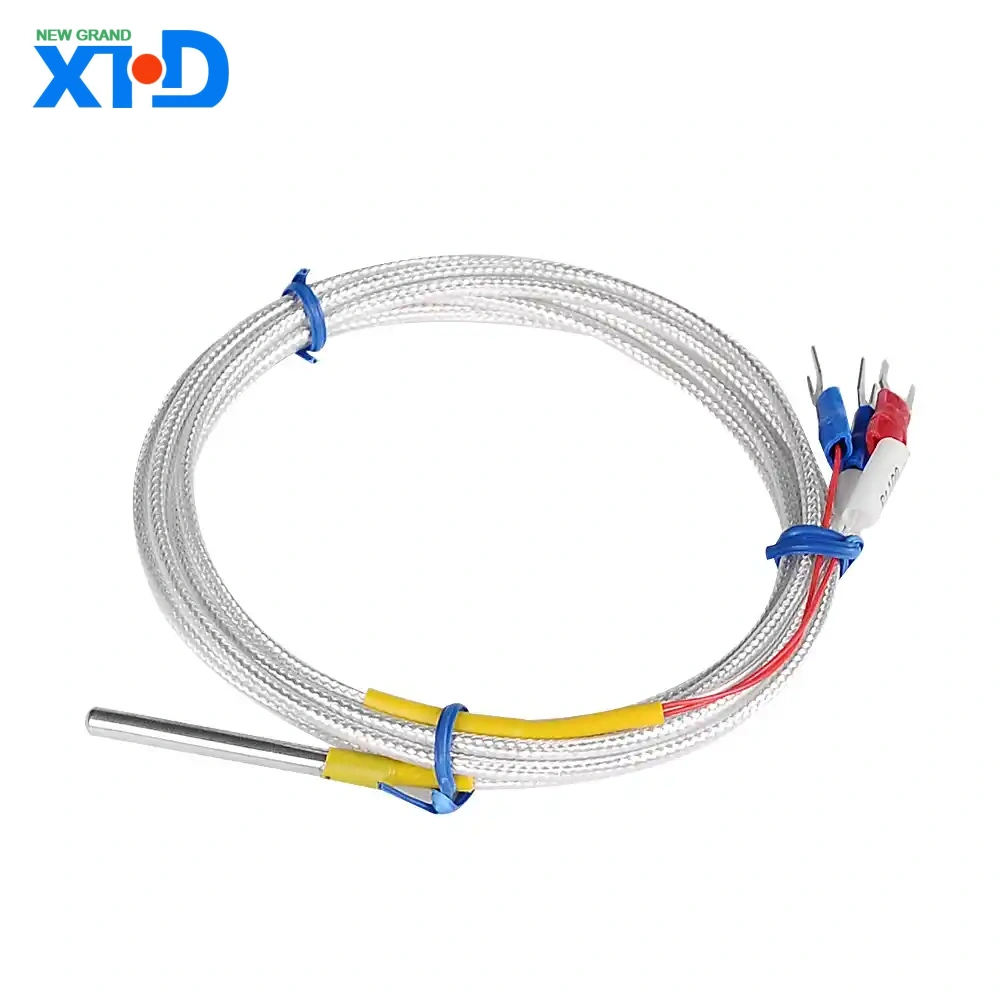

4 、 Struttura del prodotto
La resistenza termica PT100 è costituita dai seguenti componenti:
Elemento di rilevamento della temperatura: realizzato con avvolgimento di filo in platino ad alta purezza o processo a pellicola sottile, incapsulato in substrato in ceramica o di vetro.
Manica protettiva: le opzioni del materiale includono acciaio inossidabile (304/316), Hastelloy, ecc., Che sono resistenti alla corrosione e resistenti ad alta pressione.
Tipo di piombo: filo resistente alla temperatura ad alta temperatura (come filo di rame placcato in argento, filo di nichel) o cavo isolato minerale (cavo MI).
Scatola di giunzione: tipo a prova di esplosione, impermeabile o ordinario, adatto a diversi ambienti di installazione.
Forme strutturali comuni:
Tipo corazzato: incapsulato con guaina in metallo flessibile, eccellenti prestazioni sismiche, adatte a piccoli spazi.
Prefabbricato: design diviso, facili da sostituire componenti di rilevamento della temperatura.
5 、 campi di applicazione
Controllo dei processi industriali: monitoraggio della temperatura dei vasi di reazione chimica, condutture di petrolio e forni metallurgici.
Misurazione di precisione di laboratorio: camera di temperatura costante, camera di test ambientale, strumenti di ricerca scientifica.
Energia e potenza: monitoraggio della temperatura della caldaia, misurazione della temperatura dell'avvolgimento del trasformatore.
Cibo e medicine: attrezzatura di sterilizzazione, trasporto a catena del freddo, bioreattori.
6 、 Vantaggi del prodotto
Alta precisione e ripetibilità: superiore alle termocoppie, adatte per misurazioni di precisione a livello di ± 0,1 ℃.
Ampia intervallo di temperatura: copertura da -200 ℃ a+850 ℃, soddisfacendo la maggior parte delle esigenze industriali.
Forte capacità anti-interferenza: l'uscita del segnale di resistenza è meno influenzata dall'interferenza elettromagnetica.
Design standardizzato: conformi agli standard internazionali/nazionali come IEC 60751 e GB/T 30121.
7 、 Guida alla selezione
Quando si seleziona PT100, è necessario specificare i seguenti parametri:
Intervallo di misurazione della temperatura e precisione: scegliere la classe A/B in base alle esigenze effettive.
Metodo di installazione: fissazione filettata (M8 × 1, G1/2, ecc.), Installazione della flangia o inserimento diretto.
Requisiti ambientali: l'involucro di Hastelloy dovrebbe essere selezionato per i media corrosivi; Le maniche di dissipazione del calore devono essere installate in ambienti ad alta pressione.
Matching del segnale di uscita: il sistema a 3 fili può eliminare gli errori di resistenza al piombo, mentre il sistema a 4 fili è adatto per le misurazioni a livello di laboratorio.
8 、 Installazione e manutenzione
Punti di installazione:
Assicurarsi che l'area di rilevamento della temperatura sia in pieno contatto con il mezzo misurato e che la profondità di inserimento sia ≥ 15 volte il diametro del tubo di protezione.
Evitare la rottura del filo causato da sollecitazioni meccaniche o vibrazioni.
Suggerimenti di manutenzione:
Calibrazione regolare (ciclo raccomandato di 12 mesi).
Pulire il ridimensionamento della superficie della sonda e controllare lo stato di ossidazione dei terminali di cablaggio.
9 、 Precauzioni
PT100 deve essere utilizzato insieme a trasmettitori o strumenti specializzati e non può essere collegato direttamente a dispositivi di ingresso di tensione ordinari.
Evitare l'uso in ambienti con forti campi magnetici o cambiamenti di temperatura improvvisi.
Si consiglia di utilizzare termocoppie di tipo S quando la temperatura supera 850 ℃.
Attraverso le caratteristiche di cui sopra, il termistore PT100 è diventato una soluzione di rilevamento della temperatura indispensabile nel campo dell'automazione industriale. Per ulteriori specifiche tecniche o servizi personalizzati, si prega di contattare il nostro team di ingegneria.
