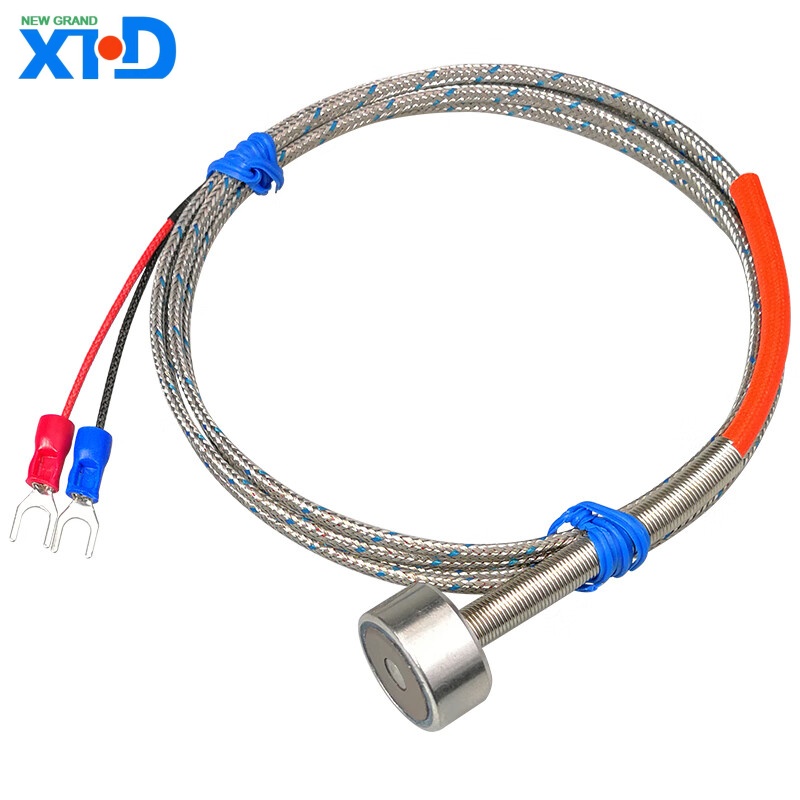

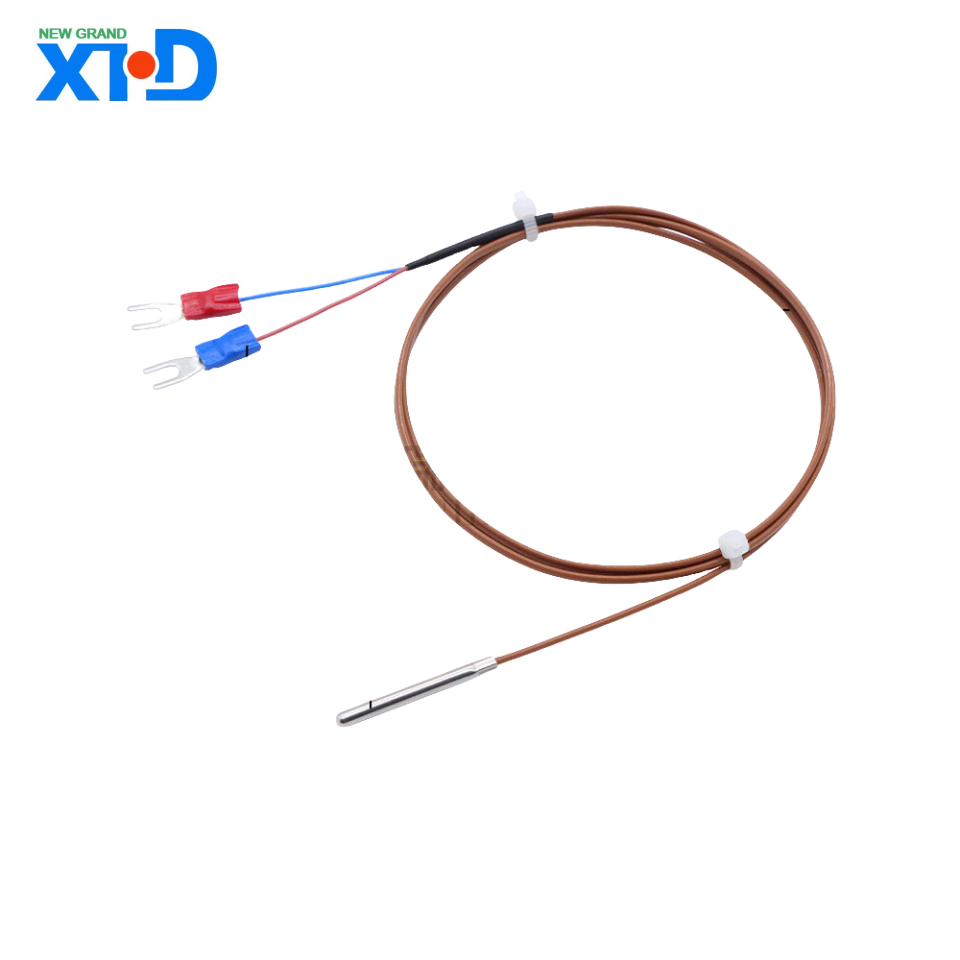

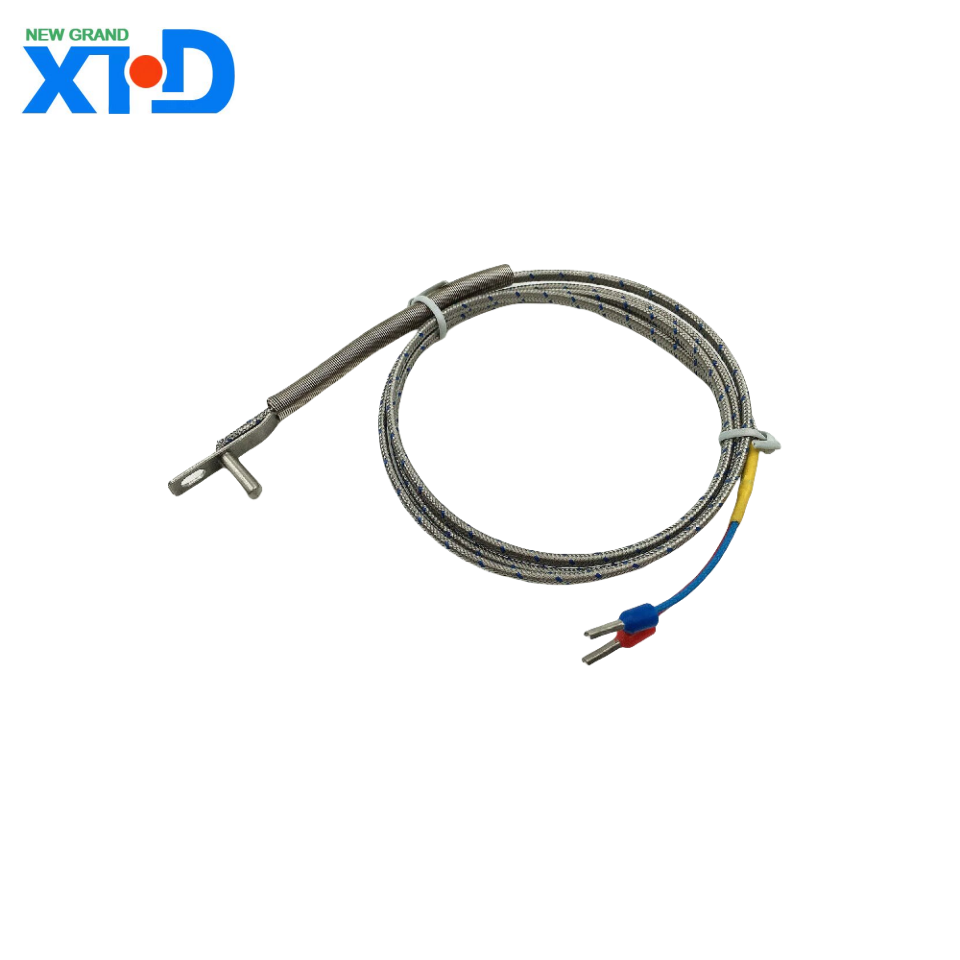

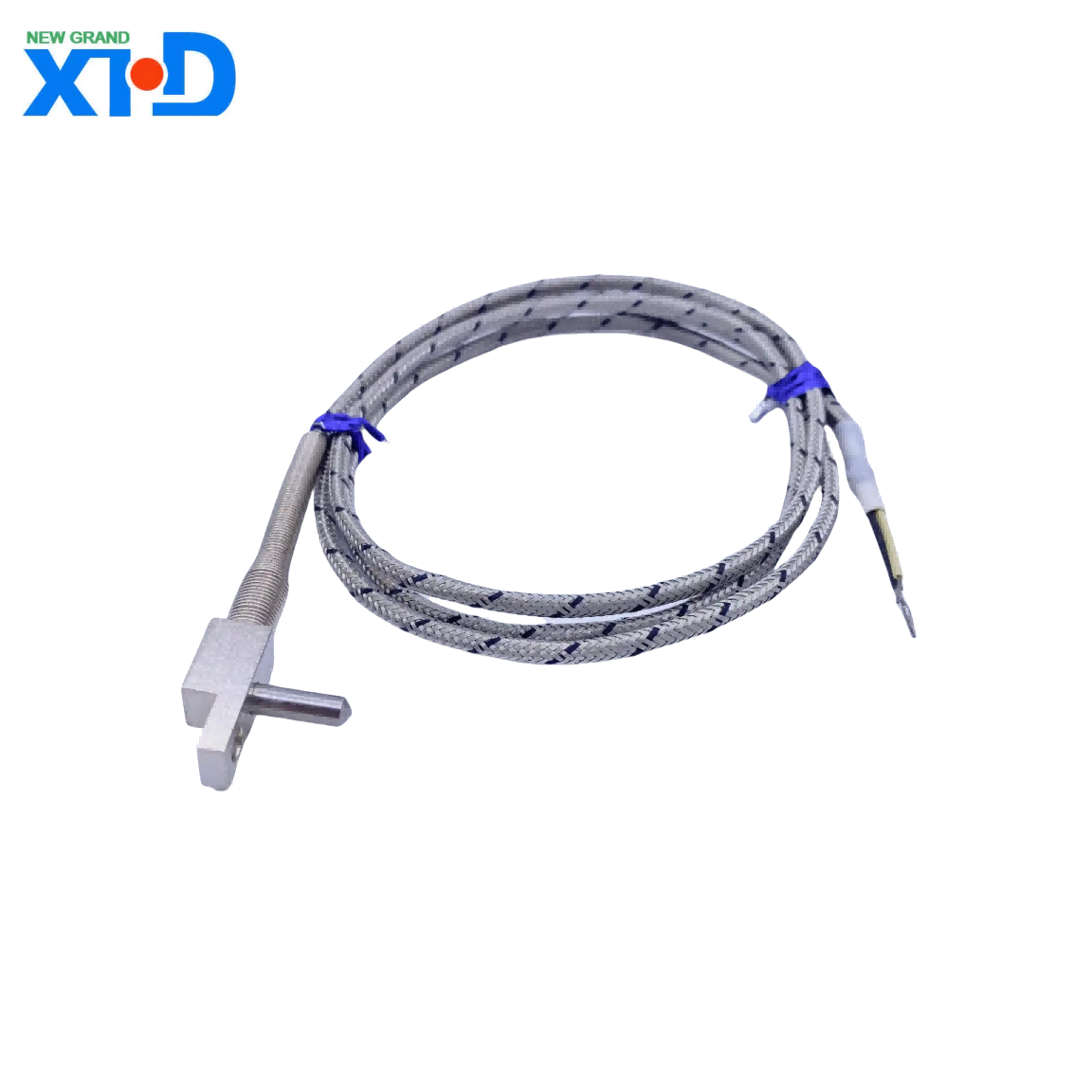

Termocuple di tipo T (Copper Costantan Termocuple) INTRODUZIONE
1 、 Panoramica del prodotto
La termocoppia di tipo T è un sensore di temperatura progettato in base al principio dell'effetto Seebeck, costituito da due diversi conduttori metallici (rame puro per l'elettrodo positivo e la lega di nichel di rame per l'elettrodo negativo, cioè Costantan). Ha le caratteristiche dell'elevata stabilità e un'eccellente precisione di misurazione a bassa temperatura. Essendo uno dei tipi di termocoppia standardizzati a livello internazionale (conforme allo standard IEC 584), è ampiamente utilizzato in scenari di misurazione media e bassa a bassa temperatura nella ricerca scientifica, industria, medica e altri campi.
2 、 Caratteristiche e vantaggi principali
1. Intervallo di misurazione della temperatura
Intervallo tipico:- da 200 ° C a+350 ° C
Limite a breve termine: può tollerare fino a 400 ° C (ma si raccomanda l'uso a lungo termine ≤ 200 ° C per estendere la durata della vita).
2. Composizione e polarità del materiale
Elettrodo positivo (TP): rame privo di ossigeno (Cu) con una purezza di ≥ 99,9%, con una debole resistenza all'ossidazione e dovrebbe evitare ambienti di ossidazione ad alta temperatura.
Elettrodo negativo (TN): rame (CUNI44), noto anche come lega di nichel di rame (contenente il 55% di rame e nichel al 45%), ha un'eccellente resistenza alla corrosione.
3. Indicatori chiave di prestazione
Sensibilità (coefficiente di Seebeck): circa 43 μ V/° C, con eccellente linearità nell'intervallo a bassa temperatura (da -200 ° C a 0 ° C).
Livello di precisione:
Classe 2: ± 0,5 ° C o ± 0,4% (a seconda di quale sia maggiore)
Classe di precisione 1: ± 0,5 ° C o ± 0,4% (-40 ° C a+350 ° C)
Tempo di risposta: a seconda del materiale del manicotto protettivo, il filo nudo può essere a partire da 0,1 secondi (in liquido) e il valore tipico per le maniche in acciaio inossidabile è di 1-5 secondi.
3 、 Configurazione della struttura e della selezione
1. Struttura standard
Materiale del tubo protettivo: acciaio inossidabile 304/316 opzionale, politetrafluoroetilene (PTFE), ceramica, ecc., Adatto a diversi ambienti di media.
Materiali isolanti: ossido di magnesio (MGO), mica o polimeri ad alta temperatura per garantire l'isolamento tra elettrodi e la resistenza alla temperatura.
Tipo di scatola di giunzione: prove di esplosione, impermeabile, normale guscio di plastica, ecc., Soddisfare il livello di protezione di IP54 a IP67.
2. Parametri del modello opzionale
Esempio di opzioni di parametro
Diametro della sonda 0,5 mm, 1,6 mm, 3 mm, 6 mm
Lunghezza della sonda da 50 mm a 2000 mm (personalizzabile)
Interfaccia di uscita Fine del filo nudo, micro spina, connettore aeronautico
Trattamento speciale dello strato di schermatura di interferenza elettromagnetica, armatura flessibile
4 、 Scenari di applicazione tipici
.
Ingegneria a bassa temperatura e ricerca scientifica
.
Misurazione di media di temperatura ultra-bassa come azoto liquido (-196 ° C) e ossigeno liquido.
Monitoraggio della temperatura della trappola fredda nella produzione di semiconduttori.
.
Industria alimentare e farmaceutica
.
Presentazione congelata (da -40 ° C a -18 ° C), processo di pastorizzazione (da 60 ° C a 85 ° C).
.
Attrezzatura medica
.
Controllo del feedback della temperatura per attrezzature per terapia a bassa temperatura e scatole di stoccaggio del campione biologico.
.
Controllo dei processi industriali
.
Sezione a bassa temperatura di estruso di plastica, forno essiccante, sistema HVAC.
5 、 Precauzioni per l'uso
.
Restrizioni ambientali
.
Evitare l'esposizione a lungo termine ad ambienti superiori a 350 ° C, poiché l'ossidazione dell'elettrodo di rame può causare una deriva del segnale.
La corrosione del solfuro può verificarsi nelle atmosfere contenenti e riducenti e la protezione del rivestimento o la guaina ceramica.
.
Punti di installazione
.
Assicurarsi che il punto di misurazione della temperatura sia in pieno contatto con la giunzione della termocoppia per ridurre gli errori del gradiente termico.
Stai lontano da forti campi elettromagnetici o usa cavi schermati per prevenire l'interferenza del segnale.
.
Calibrazione e manutenzione
.
Si consiglia di eseguire un punto di congelamento annuale (0 ° C) e controllare lo stato di ossidazione dei nodi dopo l'uso ad alta temperatura.
Quando si sostituisce il filo di compensazione, è necessario abbinare il modello speciale a forma di T (come TX o TC).
6 、 rispetto ad altri tipi di termocoppie
Il tipo di intervallo di temperatura vanta limiti di limitazione
Type T -200 ° C ~ 350 ° C Accuratezza a temperatura bassa, a basso costo, ossidazione ad alta temperatura
Tipo k -200 ° C ~ 1260 ° C Allvageria di temperatura, universalità forte, non linearità a bassa temperatura
Sensibilità di tipo J di tipo J ~ 750 ° C, resistente alla riduzione dell'atmosfera e facilmente corrosa dallo zolfo
7 、 Riepilogo
La termocoppia di tipo T, con le sue eccellenti prestazioni di misurazione a bassa temperatura e l'economia, è diventata il sensore preferito nell'intervallo da -200 ° C a 200 ° C. Gli utenti devono scegliere strutture protettive e metodi di installazione basati su condizioni di lavoro effettive e mantenerli regolarmente per garantire la stabilità a lungo termine. Per applicazioni che richiedono temperature più elevate o ambienti difficili, le termocoppie di tipo K o corazzate possono essere considerate soluzioni alternative.
