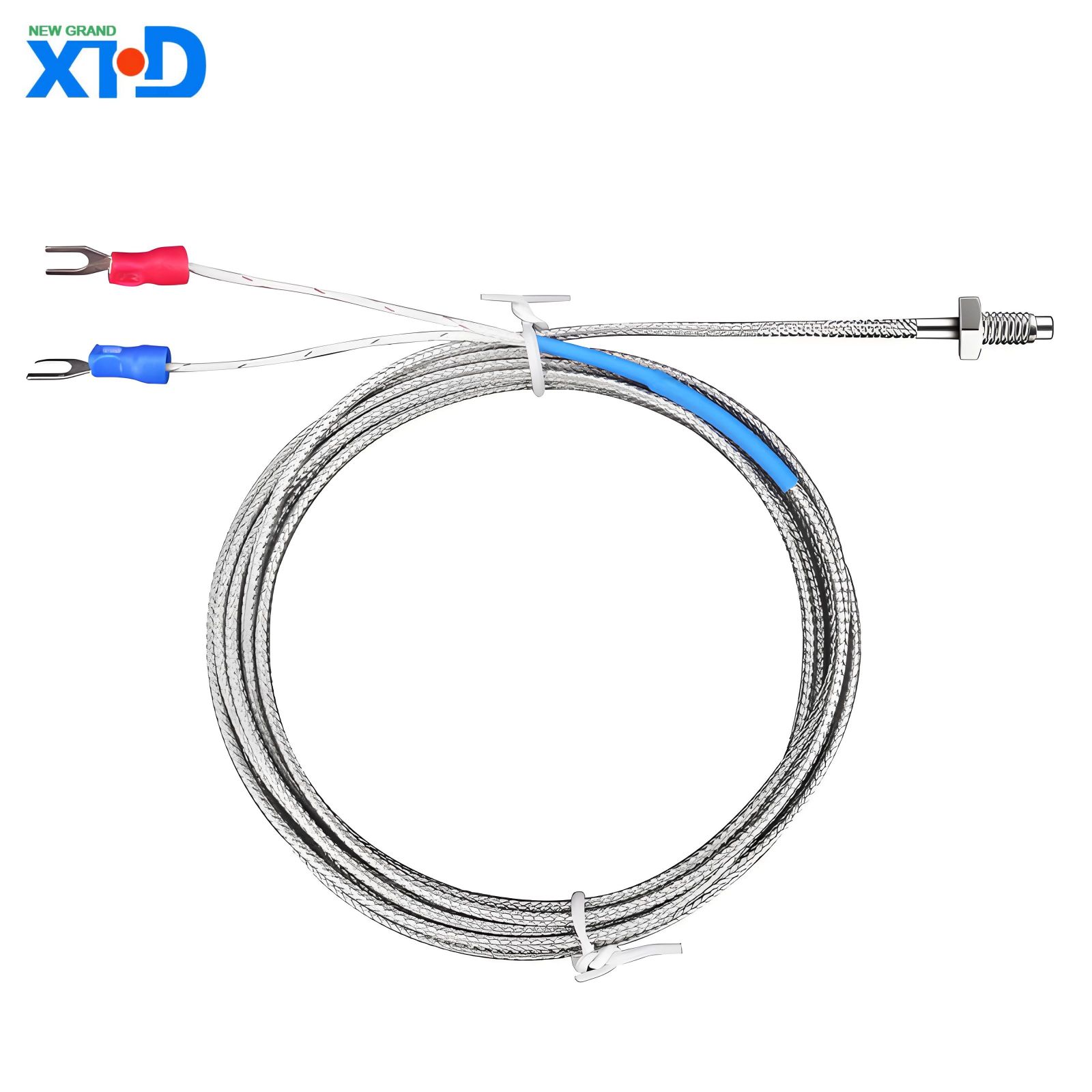

INTRODUZIONE AI PRODOTTI DI TERMOPE E-TYPE
1 、 Panoramica
La termocoppia di tipo E è un sensore di temperatura ad alta precisione basato sull'effetto Seebeck, costituito da una lega di cromo di nichel (cromello, elettrodo positivo) e una lega di nichel in rame (Costantan, elettrodo negativo). È noto per la sua ampia gamma di misurazioni della temperatura, l'alta sensibilità e l'eccellente stabilità, ed è ampiamente utilizzato nell'industria, nella ricerca scientifica e nel monitoraggio della temperatura in ambienti estremi.
2 、 parametri core
Specifiche dei parametri
Intervallo di misurazione della temperatura da -200 ° C a+900 ° C (picco a breve termine fino a 1000 ° C)
Sensibilità di 68 µ V/° C (più alta nell'intero intervallo, oltre il 35% superiore al tipo K/J)
Precisione standard ± 1,7 ° C o ± 0,5% (da 0 ° C a 900 ° C); Intervallo di temperatura bassa ± 1,7 ° C (da -200 ° C a 0 ° C)
International Standard IEC 60584-1 ASTM E230 、 GB/T 16839
Diametro del filo 0,2 mm ~ 3,0 mm (armatura opzionale/filo nudo)
Tempo di risposta Tipo esposto: 0,05 ~ 1 secondo (in gas); Con tubo protettivo: 1-30 secondi (a seconda del materiale e del diametro)
3 、 Materiali e struttura
Elettrodo positivo (EP): lega di nichel cromo (Chromel, 90% Ni+10% CR)
Elettrodo negativo (EN): lega di nichel in rame (Costantan, 55% con+45% NI)
Strato di isolamento: ossido di magnesio (MGO) o ceramica (resistenza alla temperatura superiore a 1800 ° C)
Materiale della guaina: 304 acciaio inossidabile (universale), Inconel 600 (alta temperatura), tantalum (forte ambiente corrosivo)
4 、 Vantaggi unici
Elevata sensibilità
Il segnale di uscita di 68 µ V/° C supera di gran lunga quello di tipo K (41 µ V/° C) e di tipo J (55 µ V/° C), rendendolo particolarmente adatto per rilevare piccole differenze di temperatura (come strumenti di precisione di laboratorio).
.
.
Adattabilità a temperatura ampia
.
Eccellenti prestazioni a bassa temperatura:-A 200 ° C, l'errore è solo ± 1,7 ° C, che è migliore della termocoppia di tipo T (Copper Constantan).
Resistenza all'ossidazione ad alta temperatura: la sua stabilità è migliore di quella di J-Type (Iron Constantan) in un'atmosfera ossidante.
.
Resistenza alla corrosione
Il materiale di elettrodo negativo Costantan ha una forte resistenza agli ambienti di acido e alcalini deboli ed è adatto a vasi di reazione chimica e attrezzature di trasformazione degli alimenti.
.
.
Elevata efficacia in termini di costi
Il costo è inferiore a quello delle termocoppie metalliche preziose (come il rodio platino di tipo S) e può essere collegato direttamente ai sistemi PLC o DAQ senza la necessità di circuiti di amplificazione esterni.
.
5 、 Scenari di applicazione
Settore industriale
Metallurgia: monitoraggio della temperatura del cristallizzatore della macchina a fusione continua (800 ~ 900 ° C)
Energia: rilevamento della temperatura di scarico della turbina a gas (richiede guaina)
Campo di ricerca
Esperimento a bassa temperatura di materiali superconduttori (con sistema di raffreddamento azoto liquido)
Test del vuoto termico spaziale (da -150 ° C a+250 ° C CICLO)
Nel campo del sostentamento delle persone
Equipaggiamento di sterilizzazione alimentare (ambiente a vapore ad alta pressione, errore di temperatura <± 1 ° C)
Medical Cryogenic Storage (-80 ° C frigorifero a temperatura ultra-bassa)
6 、 Guida alla selezione
Modello Esempio di scenari applicabili Configurazione consigliata
E-3M-1000-SS304 Forno industriale universale (0 ~ 800 ° C) armatura da 3 mm, guaina in acciaio inossidabile, isolamento in ceramica a doppio foro
E-1.5m-200 INCONEL AEREF MOTORE TEST (Ambiente di corrosione ad alta temperatura) Micro sonda da 1,5 mm, guaina INCUNEL 600
E-FEP-260 Ambiente acido forte (come il serbatoio elettroplante) con isolamento FEP e tubo di protezione da tantaLum
7 、 Installazione e manutenzione
Punti di installazione
Evitare lo stress meccanico: raggio di flessione ≥ 5 volte il diametro del filo per prevenire la rottura del filo della termocoppia.
Compensazione del freddo: deve essere combinato con un sensore di punto di congelamento o un modulo di compensazione elettronica (come Max31855).
Suggerimenti di manutenzione
Calibrazione regolare: verificare l'accuratezza ogni 6 mesi utilizzando un forno a secco (fare riferimento a ASTM E2847).
Trattamento dell'inquinamento: se l'elettrodo negativo si ossida e diventa nero, puliscilo con acido cloridrico al 10% e asciugalo con alcol.
8 、 Domande e risposte frequenti
Q1: il segnale di uscita fluttua notevolmente?
Motivo: fine freddo non compensato o interferenza elettromagnetica (come vicino al convertitore di frequenza).
Soluzione: installare uno strato di schermatura e utilizzare un trasmettitore di temperatura isolato.
Q2: durata breve in gamma ad alta temperatura?
Motivo: il materiale della guaina non è resistente all'ossidazione (come l'uso improprio di 304 in acciaio inossidabile superiore a 900 ° C).
Soluzione: sostituire la sonda rivestita di guaina o ceramica di Inconel 601.
9 、 Riepilogo
Le termocoppie di tipo E sono una scelta ideale per misurazioni di media e bassa temperatura a causa della loro elevata sensibilità, ampia gamma e forte adattabilità ambientale. I progetti personalizzati per diverse condizioni di lavoro, come sonde miniaturizzate o materiali di guaina speciali, possono ottimizzare ulteriormente le prestazioni e i costi. Per scenari ambientali estremi come radiazioni nucleari o tensione ultra-alta, si consiglia di utilizzare un modulo di condizionamento del segnale dedicato.
