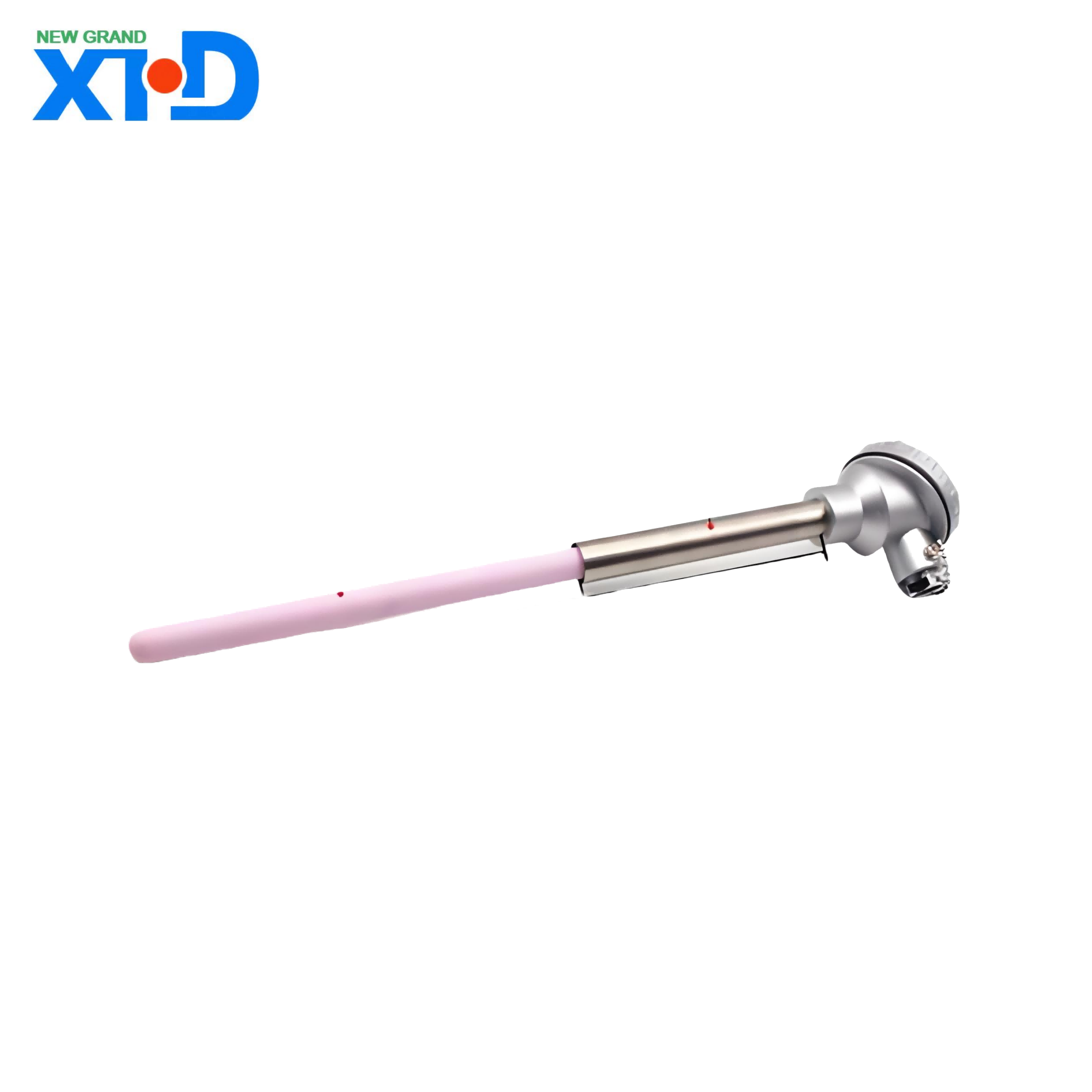

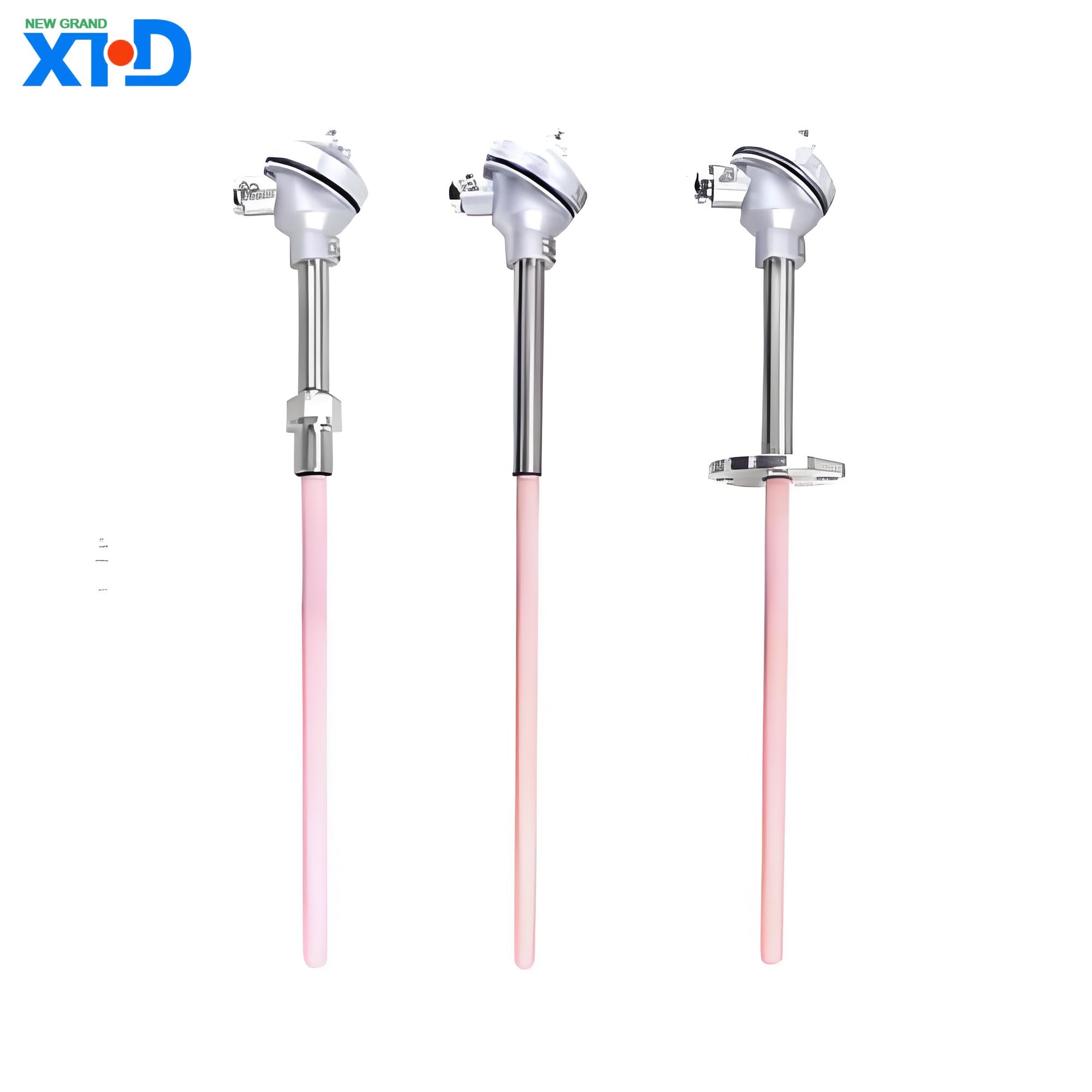

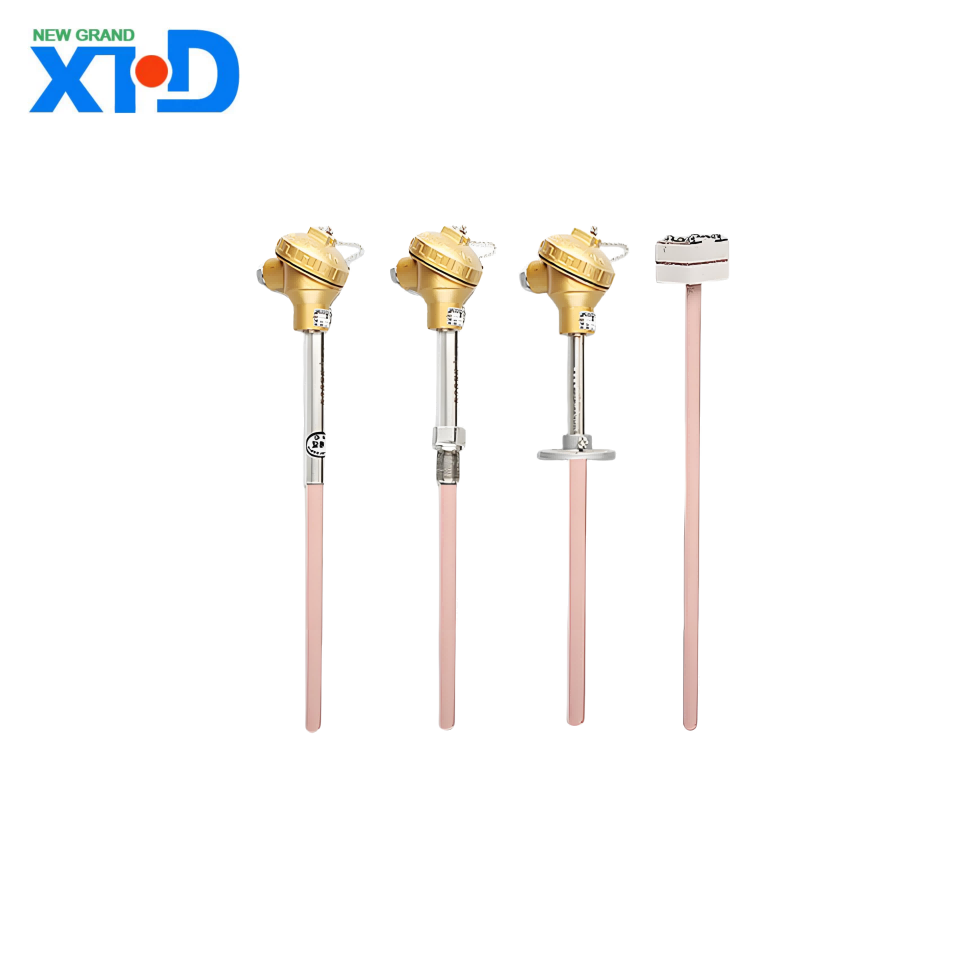

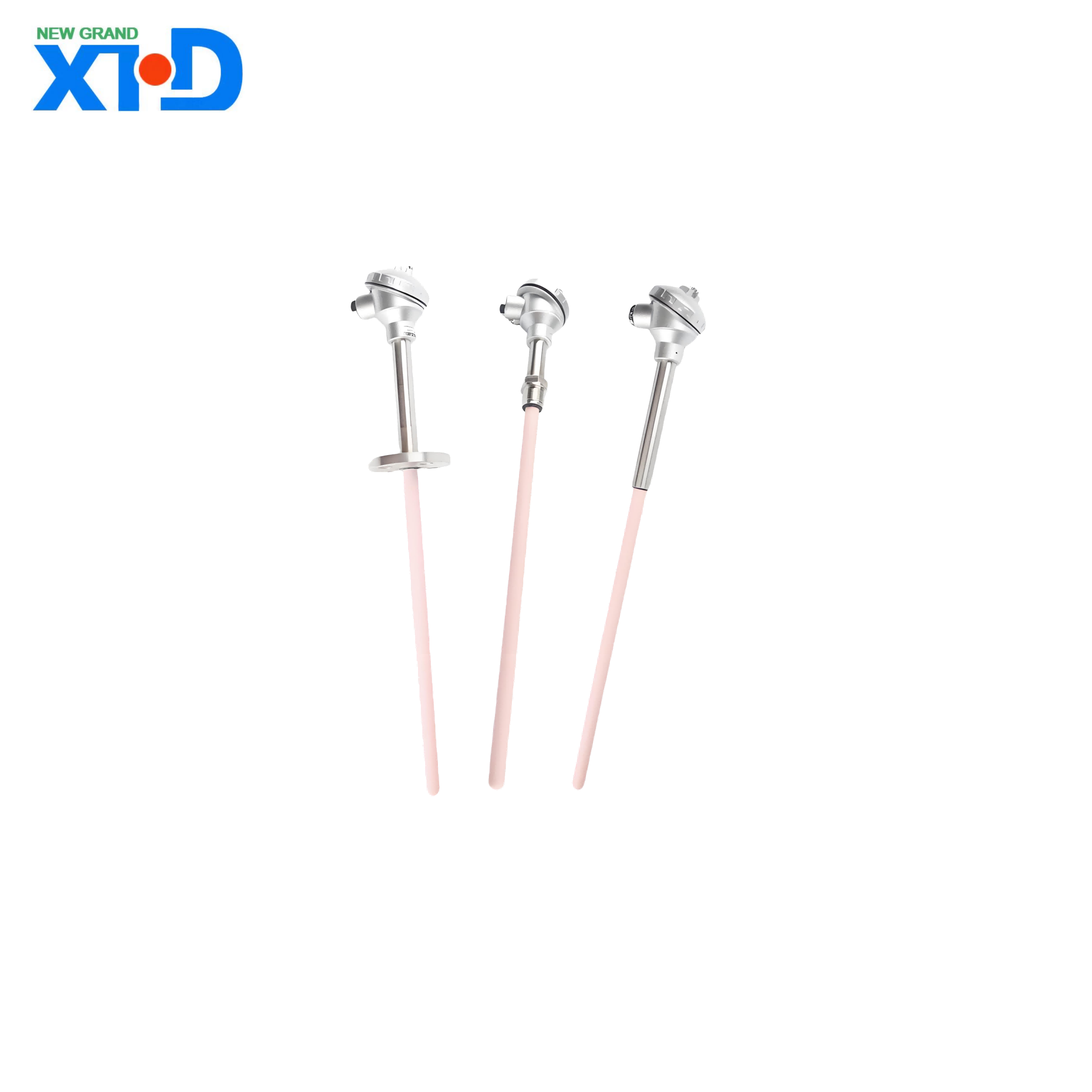

La termocoppia di tipo S (Scala S) è una termocoppia di metallo preziosa riconosciuta a livello internazionale, costituita da una lega di rodio platino (platino 90%, rodio 10%) come elettrodo positivo (SP) e platino puro come elettrodo negativo (SN). Grazie alla sua eccellente resistenza ad alta temperatura, ad alta precisione e stabilità a lungo termine, è ampiamente utilizzata in misurazione industriale ad alta temperatura, esperimenti di ricerca scientifica e campi di strumento di precisione, particolarmente adatti per ambienti di atmosfera ossidante e inerte.
Prodotto Introduzione della termocoppia di tipo S (Termocuple platino 10 Platinum Rhodium 10)
1 、 Panoramica del prodotto
La termocoppia di tipo S (Scala S) è una termocoppia di metallo preziosa riconosciuta a livello internazionale, costituita da una lega di rodio platino (platino 90%, rodio 10%) come elettrodo positivo (SP) e platino puro come elettrodo negativo (SN). Grazie alla sua eccellente resistenza ad alta temperatura, ad alta precisione e stabilità a lungo termine, è ampiamente utilizzata in misurazione industriale ad alta temperatura, esperimenti di ricerca scientifica e campi di strumento di precisione, particolarmente adatti per ambienti di atmosfera ossidante e inerte.
2 、 Principio di lavoro
La termocoppia di tipo S funziona in base all'effetto Seebeck, il che significa che quando c'è una differenza di temperatura tra due diversi conduttori metallici ad entrambe le estremità, viene generato un potenziale termoelettrico. Il valore di temperatura può essere calcolato misurando il potenziale termoelettrico (MV). La sua relazione di forza elettromotiva di temperatura è conforme allo standard internazionale IEC 60584-1, con una buona linearità, ed funziona particolarmente bene nell'intervallo ad alta temperatura (sopra i 1000 ° C).
3 、 parametri tecnici
Descrizione del parametro del progetto
Numero di divisione s
Intervallo di misurazione della temperatura per uso a lungo termine: 0 ~ 1450 ° C; Limite a breve termine: 1600 ° C (personalizzabile fino a 1700 ° C)
Livello di precisione I: ± 1 ° C o ± 0,25% T (t è la temperatura misurata)
Livello II: ± 1,5 ° C o ± 0,25% T
Specifiche del diametro del filo standard: 0,5 mm, 0,8 mm, 1,0 mm (armatura opzionale o guaina in ceramica)
Materiale del tubo protettivo: ceramica ad alta temperatura (al ₂ o ∝), tubo di quarzo, lega di titanio molibdeno (personalizzato secondo l'ambiente di utilizzo)
Tempo di risposta Stato di filo nudo: <1 secondo (a 1600 ° C); Con tubo protettivo: 3-10 secondi (a seconda del diametro e del materiale)
4 、 Caratteristiche del prodotto
.
Eccellenti prestazioni ad alta temperatura
Può funzionare stabilmente per lungo tempo a 1600 ° C, con eccellente resistenza all'ossidazione, adatto per ambienti estremi come la metallurgia e i forni di fusione in vetro.
.
Alta precisione e stabilità
Errore ripetitivo ≤ 0,1%, deriva annuale <0,05%, soddisfacendo i requisiti di misurazione della temperatura ad alta precisione dei laboratori e delle industrie.
Forte capacità anti -inquinamento
Il materiale in lega di rodio platino è resistente alla corrosione chimica, stabile in atmosfera contenente zolfo, idrogeno e altre atmosfere e ha una lunga durata.
.
.
Standardizzazione internazionale
Conformi a standard come IEC 60584-1 e ASTM E230, compatibili con gli strumenti di controllo della temperatura tradizionale.
5 、 Aree di applicazione tipiche
Scenari industriali ad alta temperatura: fusione in acciaio, sinterizzazione ceramica, lavorazione del wafer a semiconduttore
Esperimenti di ricerca: ricerca sul materiale ad alta temperatura, test del motore aerospaziale
Industria energetica: monitoraggio di scarico della turbina a gas, controllo della temperatura del reattore nucleare
Equipaggiamento di laboratorio: forno ad alta temperatura, analizzatore termico (TGA/DSC)
6 、 Guida alla selezione
Selezione del tubo di temperatura e protezione
.
≤ 1300 ° C: il tubo protettivo ceramico (Al ₂ o ∝) è raccomandato per l'elevata efficacia in termini di costi.
1300-1600 ° C: tubo di protezione in lega di ceramica densa ad alta purezza o molibdeno in titanio.
1700 ° C a breve termine: struttura a filo nudo opzionale senza tubo protettivo (richiede una protezione inerte dell'atmosfera).
.
Diametro del filo e velocità di risposta
Più sottile è il diametro del filo, più veloce è la risposta, ma la resistenza meccanica diminuisce. Raccomandare un diametro del filo di 0,5 mm per la misurazione della temperatura dinamica e 1,0 mm per l'installazione fissa.
Selezione del cavo di estensione
Il filo di compensazione deve essere selezionato come tipo SC (lega di nichel in rame in rame), con una temperatura di lavoro di -20 ~ 100 ° C per garantire l'accuratezza della trasmissione del segnale.
7 、 Precauzioni per l'uso
.
Specifiche di installazione
Evitare l'uso a lungo termine nella riduzione di atmosfere come CO e H ₂, in quanto può causare ricostruzione dell'elettrodo di platino.
Il tubo di protezione deve essere installato in verticale o in orizzontale per evitare vibrazioni meccaniche che causano rottura.
.
Controllo dell'inquinamento
.
È severamente vietato entrare in contatto con vapori metallici (come zinco e piombo), altrimenti contaminerà gli elettrodi e causerà una deriva potenziale termoelettrica.
Pulisci regolarmente l'ossido di superficie dell'elettrodo con acido cloridrico diluito al 10% (applicabile solo a tubi protettivi non ceramici).
.
Calibrazione e manutenzione
Eseguire la calibrazione a punta fissa ad alta temperatura ogni 6 mesi (come il punto antimonio 630,63 ° C, punto di rame 1084,62 ° C).
8 、 Vantaggio del mercato
Rispetto alle termocoppie di tipo B e di tipo R, il tipo S ha una maggiore efficacia in termini di costi nell'intervallo di temperatura di 1300-1600 ° C; Rispetto alle termocoppie di metallo a basso costo come K-Type e Nype, la loro durata della vita è estesa di 3-5 volte, rendendole particolarmente adatte per scenari che richiedono elevata affidabilità e accuratezza.
9 、 Supporto di servizio
Fornire soluzioni personalizzate (come array di misurazione della temperatura multi-punto, imballaggio specifico per vuoto)
